Master-Shapes

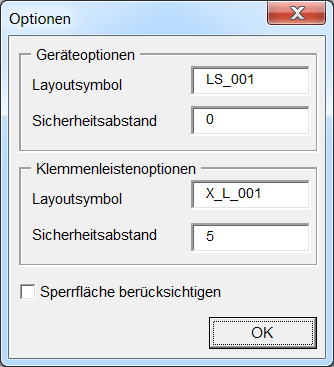

Für die automatische Platzierung der Geräte und Klemmen auf dem Layout-Diagramm wird vorrangig das am Betriebsmittel festgelegte Bevorzugte Master-Shape verwendet. Bei fehlender Festlegung können auch noch nach dem Start des Assistenten Master-Shapes eingestellt werden. Dazu wählt man unter Optionen die gewünschten Master-Shapes auf den Schablonen der Engineering-Base-Datenbank aus.

Master-Shapes für Geräte

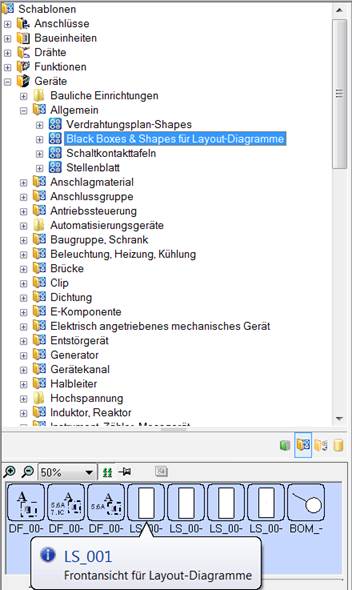

Das Standard-Shape für Geräte hat den Namen LS_001 und liegt in den Ordnern Geräte bzw. Allgemein auf der Schablone Black Boxes & Shapes für Layout-Diagramme.

Master-Shapes für Kemmen

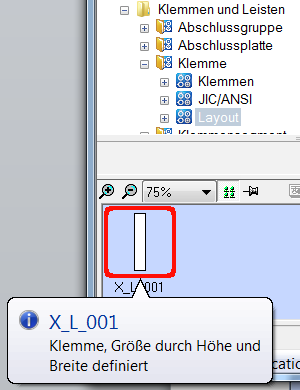

Das Standard-Shape für Klemmen hat den Namen X_L_001 und liegt in der Ordnerhierarchie Geräte\Klemmen und Leisten\Klemme auf der Schablone Layout.
