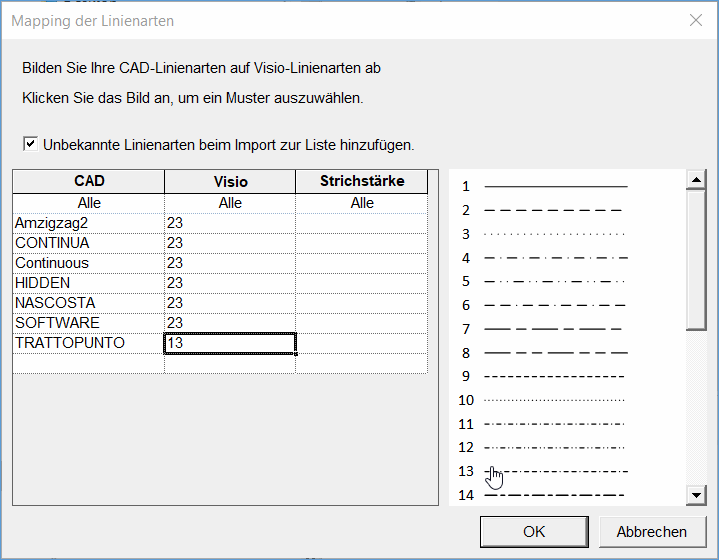

Mapping der Linienarten

In diesem Dialog können Sie den Linienarten der zu importierenden CAD-Zeichnungen Linienarten in Visio zuzuordnen.
Die verfügbaren Visio-Linienarten werden in einer Auswahlliste angezeigt.

  • Unbekannte Linienarten während des Imports zur Liste hinzufügen
    Markieren Sie diese Option, damit alle beim Import erkannten Linienarten im Dialog angezeigt werden.

Spalte

Bedeutung

CAD

Die eingelesenen Linienarten der CAD-Zeichnungen.

Visio

Die Linienart, die in Visio zugewiesen werden soll.

  1. Klicken Sie in eine Zelle der Spalte Visio.
  2. Die Zelle wird markiert.
  3. Klicken Sie in der Liste der Linienarten auf die gewünschte Linienart.
  4. Die Nummer der Linienart wird in der Zelle angezeigt.

Strichstärke

Die Strichstärke in mm, die in Visio zugewiesen werden soll.

Strichstärke

Strichstärke in Visio

0,6

1 1/2 Pt.

0,4

1 Pt.

kein Eintrag

3/4 Pt.

0,2

1/2 Pt.

0,1

1/4 Pt.

Werden Rohrleitungen im CAD mit zwei Linien dargestellt, werden beim Import diese beiden Linien als eine Verbindung erkannt, wenn der Abstand der Linien ≤2 mm (Standard) beträgt. In Visio wird diese Verbindung mit der Strichstärke angezeigt, die dem Abstand der beiden importierten Linien entspricht.

Die Standardeinstellung (≤2 mm) können Sie in der Konfigurationsdatei über den Parameter MaxDistanceDoubleConnections anpassen.

Beispiel für den Abstand von 2 mm:

<ConfigurationData>

   <TPCAttribute AttributeDef=„&lt;Attribute To“/>

       <CadImportSettings DefaultLineWeight=„35“ MaxDistanceDoubleConnections="2">



Voraussetzung ist ein (automatischer) Anschluss zwischen Rohrleitung und allen angeschlossenen Geräten.
