Mapping der Ebenen (Layer)

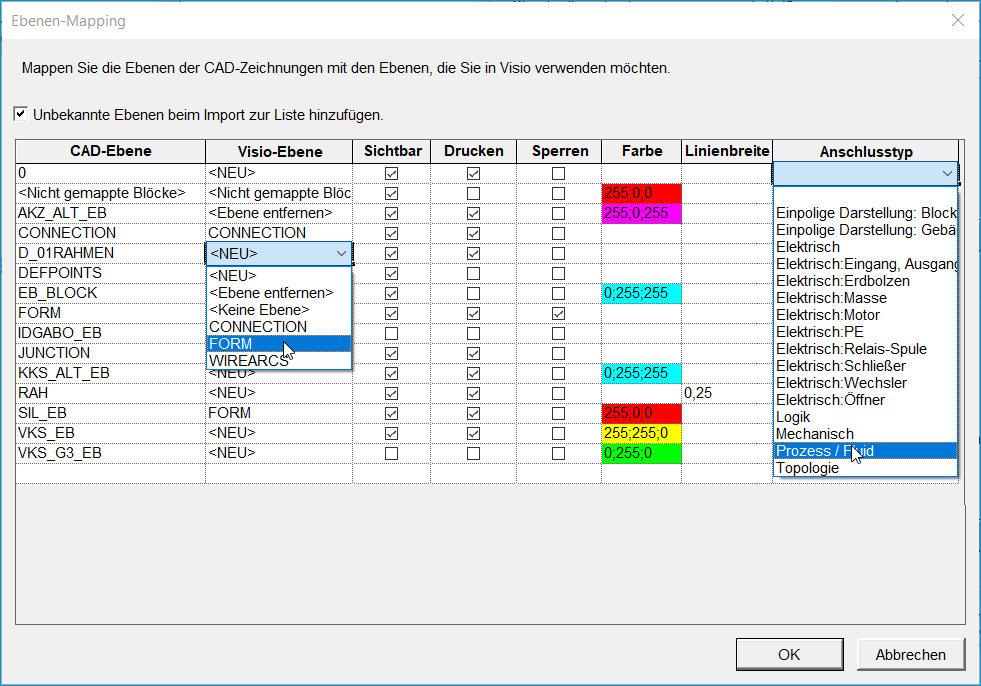

In diesem Dialog können Sie die Ebenen der zu importierenden CAD-Zeichnungen anderen Ebenen in Visio zuzuordnen.

Unbekannte Ebenen beim Import zur Liste hinzufügen
Markieren Sie diese Option, damit alle beim Import erkannten Ebenen im Dialog angezeigt werden.

Spalte

Bedeutung

CAD-Ebene

Die eingelesenen Ebenen der CAD-Zeichnungen.

<Nicht gemappte Blöcke> ist eine intern vergebene CAD-Ebene.

Visio-Ebene

Eine Ebene (Layer), die in Visio zugewiesen werden soll. Diese sollte ein „Objekt Layer“ sein, wie beispielsweise Verbindung (Connection) oder Formular (Form).

Mögliche Visio-Ebenen:

NEU	Es ist noch keine Zuordnung zu einer Visio-Ebene erfolgt.
Keine Ebene	Der CAD-Ebene wird keine Visio-Ebene zugewiesen.
Ebene entfernen	Die CAD-Ebene wird nicht in Visio übernommen
CONNECTION	Der CAD-Ebene wird die Visio-Ebene „Connection“ (Verbindung) zugewiesen. Um Linien als Verbindungen zu importieren ist diese Zuordnung zwingend notwendig. Dadurch werden Geräteanschlüsse in Engineering Base erstellt und mit Drähten verbunden.
FORM	Die CAD-Ebene wird der Visio-Ebene „FORM“ zugewiesen, die den Blattrahmen und Titelblock enthält.
WIREARCS	Gilt für spezielle Zwangsverdrahtungs-Shapes, die zwar angezeigt aber nicht gedruckt werden sollen.

<Nicht gemappte Blöcke> ist eine intern vergebene Visio-Ebene.

Sichtbar

Die Einstellungen der zu importierenden Zeichnungen werden übernommen und können geändert werden.

Ist das Kästchen markiert, ist der Layer in Visio sichtbar.

Drucken

Die Einstellungen der zu importierenden Zeichnungen werden übernommen und können geändert werden.

Ist das Kästchen markiert, wird der Layer in Visio bei der Druckausgabe berücksichtigt.

Sperren

Die Einstellungen der zu importierenden Zeichnungen werden übernommen und können geändert werden.

Ist das Kästchen markiert, ist der Layer in Visio gesperrt.

Farbe

Die Einstellungen der zu importierenden Zeichnungen werden übernommen und können geändert werden.

Ein Doppelklick in die gewünschte Zelle der Tabelle öffnet einen Farbauswahl-Dialog. Es ist auch möglich, den gewünschten RGB Wert im Format R;G;B einzugeben.

In Visio hat die Farbe, die über einen Layer definiert ist, eine höhere Priorität als die Farbe an einem Objekt.

Linienbreite

Die Einstellungen der zu importierenden Zeichnungen werden angezeigt. Änderungen sind möglich.
Ist kein Wert eingetragen, wird die Standardlinienbreite verwenden.

Anschlusstyp

Für die Visio-Ebene CONNECTION kann festgelegt werden, welcher Anschlusstyp an der Verbindung erzeugt werden soll.

Das Mapping Nicht gemappte Blöcke sollte nicht verändert werden, da dieses Mapping eine Voraussetzung für den Block Mapping Assistenten ist. Die vorgegebene Farbe Rot (255;0;0) ist als Standard definiert, kann aber geändert werden.
In der Mapping-Tabelle können weitere Zeilen durch Doppelklick in eine der Spalten der letzten Zeile erzeugt werden.
