Mapping der Blöcke

In diesem Dialog können Sie die CAD-Blöcke zu Engineering-Base-Objekten (Typen) und Objekttypen zuordnen und dadurch Strukturen in Engineering Base erzeugen.

Damit die Zuordnung einwandfrei vorgenommen werden kann, muss zwingend der Rahmen gemappt werden. Hier muss eine Zuordnung zum Element Blatt mit dem Typ Mit Grafiken erfolgen, wenn eine Grafik importiert werden soll. Wird der Rahmen nicht gemappt, werden alle gemappten Geräte nicht in die Struktur eingefügt, sondern als unspezifizierte Geräte im Navigationsbereich angezeigt.

Klicken Sie eine oder mehrere Optionen:

Blöcke, bei denen das Mapping schon definiert ist, ausblenden

Alle schon bekannten Zuweisungen werden nicht mehr angezeigt

Beim Import Blocknamen zu dieser Liste hinzufügen

Bisher nicht bekannte Blocknamen werden beim Import der Liste hinzugefügt (Default).

Potenziale in Betriebsmittel anlegen

Potenziale werden unterhalb der Betriebsmittel angelegt.

Potenziale in Systeme anlegen

Potenziale werden unterhalb von Systeme angelegt (Default).

Potenziale in einem separaten Ordner anlegen

Potenziale werden in einem separaten Ordner unterhalb der Betriebsmittel angelegt.

Kabel in einem separaten Ordner anlegen

Kabel werden in einem separaten Ordner unterhalb der Betriebsmittel angelegt (Default).

Spalten und ihre Bedeutung

  • Block: Auflistung aller vorhandenen Blöcke die bei einem vorangegangenen oder dem aktuellen Import erkannt wurden. Die Liste kann angepasst werden. Mit einem Klick in eine Zeile der Spalte Block kann ein Kontextmenü geöffnet werden, über das der Block dupliziert, gelöscht oder eine neue Zeile eingefügt werden soll.

  • Blockattribute mit fast identischem Namen, die einem Engineering-Base-Element zuzuordnen sind, lassen sich mit „?“ (Wildcard 1 Zeichen) und „*“ (Wildcard mehrere Zeichen) zusammenfassen.

  • X_S_002()~2

    Klemme

    X_S_002()~3

    Klemme

    X_S_002()~4

    Klemme

    Ergibt das gleiche Ergebnis wie:

    X_S_002()~?

    Klemme

    oder

    X_S*

    Klemme

  • Element: Engineering-Base-Elemente (= Engineering-Base-Typdefinitionen), die dem Block zugewiesen werden können.
    Mit einem Klick in diese Spalte wird ein Auswahldialog angezeigt, der die möglichen Typdefinitionen zur Auswahl anbietet.

  • Wird dem Block kein Engineering-Base-Element zugewiesen, wird der Block nur in ein Visio-Shape umgewandelt.

  • Typ: Objekttypen, die in Abhängigkeit vom ausgewählten Engineering-Base-Element angezeigt werden.
    Mit einem Klick in diese Spalte werden die möglichen Objekttypen für das ausgewählte Element angezeigt.

  • Shape-Typ: Bezeichnet den verwendeten Plan-Typ. 0 steht für Stromlaufplan. Andere Plan-Typen müssen mit internen Codes ausgewählt werden.

  • Interner Code

    Shape-Typ

    0 (Default)

    Stromlaufplan

    1001

    Layout-Diagramm

    1002

    Einpolige Darstellung

    1003

    Hydraulik-/Pneumatik Diagramm

    1004

    Instrumentation

    1005

    R&I-Fließbild

    1006

    Logik- und Funktionsplan

    1007

    Stellenplan

    1008

    Spezifikationsblatt

    1009

    Hook-Up / Montageplan

    1010

    Verdrahtungsplan

    1011

    Stellenplan

    1013

    Elemente Anordnung

    1014

    Betriebsmittelplan

  • Master Shape: Das gewählte Master-Shape ersetzt in der Zeichnung den CAD-Block mit dem Engineering-Base-Shape.
  • Delta X: Entspricht der Ursprung des CAD-Shapes nicht dem des Master-Shapes, kann dieser in X-Richtung verschoben werden.
  • Delta Y: Entspricht der Ursprung des CAD-Shapes nicht dem des Master-Shapes, kann dieser in Y-Richtung verschoben werden.
  • Maßstab: Der Maßstab des Engineering-Base-Shapes passt nicht in die importierte Zeichnung. Hier kann eine Korrektur des Maßstabs vorgenommen werden.
  • Drehung: Das Engineering-Base-Shape kann in der importierten Zeichnung gedreht dargestellt werden.

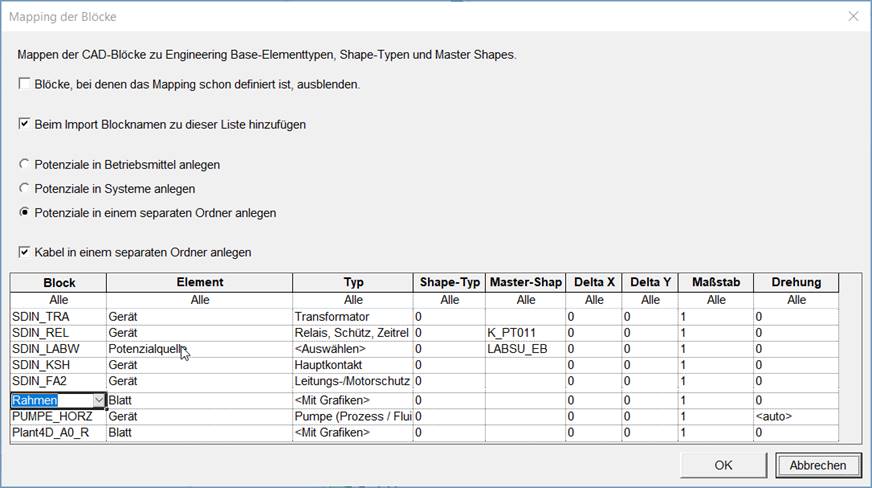

In der oben aufgeführten Mapping Tabelle wird dem Block SDIN_FA2 ein Gerät vom Typ Leitungs-/Motorschutz zugewiesen. Dies bedeutet, dass wenn in der CAD-Zeichnung dieser Block erscheint, wird in Engineering Base ein Gerät vom Typ Leitungs-/Motorschutz erstellt und mit diesem Symbol assoziiert.

Dem Block SDIN_REL wurde das Engineering-Base-Element Gerät vom Typ Relais, Schütz, Zeitrelais dem Master-Shape K_PT_011 zugeordnet. Die Schablone SDIN_K_PT_011 wird anstelle des CAD Blocks verwendet. Das Engineering-Base-Symbol für dieses Relais hat dynamische Bereiche definiert, daher werden alle Kontakte dieses Relais dynamisch auf dem Blatt angezeigt.
