Abbildungen einfügen

Mit dem Schlüsselwort #EB:Picture ist es möglich, Abbildungen, die im Projektordner Dokumente auf einem Blatt gespeichert sind, in das Datenblatt einzufügen.

Abhängig vom Speicherort der Abbildung und dem definierten Speicherort des Datenblatts, das erzeugt werden soll, unterscheidet sich die Syntax zum Aufruf der Abbildung.

Der Speicherort kann dabei ein Ordner, ein Strukturordner oder eine Zeichnung sein.

  • Speicherort von Abbildung und Datenblatt identisch

  • #EB:Picture("Abbildungsname")

  • Im Beispiel befinden sich die beiden Abbildungen, die in das Datenblatt eingefügt werden sollen in der Zeichnung Dokumente/Ordner/Test. Das Datenblatt soll ebenfalls in dieser Zeichnung gespeichert werden.

  • Syntax für das Einfügen von Abbildung 1:

  • #EB:Picture("Abbildung 1")

  • Speicherort der Abbildung entspricht nicht dem des Datenblatts

  • #EB:Picture("MMM\nnn\Abbildungsname")

  • Im Beispiel befinden sich die beiden Abbildungen, die in das Datenblatt eingefügt werden sollen, in der Zeichnung Dokumente/Ordner/Abbildungen. Das Datenblatt soll in der Zeichnung Ordner/Test gespeichert werden.

  • Syntax für das Einfügen von Abbildung 2:

  • #EB:Picture("Ordner\Abbildungen\Abbildung 2")

Ist die Abbildung, die eingefügt werden soll, eine Engineering-Base-Zeichnung, wird diese bei der Erzeugung des Datenblatts geöffnet und die Daten der Zeichnung werden aktualisiert. Diese aktualisierte Zeichnung wird in das Datenblatt eingefügt.

Positionieren Sie das Schlüsselwort #EB:Picture in einen zusammengeführten Bereich (verbundene Zelle) in einem Arbeitsblatt.
Beachten Sie dabei, dass die verbundene Zelle dem Seitenverhältnis der Abbildung entspricht, die eingefügt werden soll, da die Abbildung beim Einfügen skaliert wird.
Beispielsweise bedeutet dies für eine Abbildung im Hochformat, dass die Zelle das gleiche Seitenverhältnis aufweisen sollte. Entspricht das Seitenverhältnis nicht dem der Abbildung, wird die Abbildung verzerrt dargestellt.

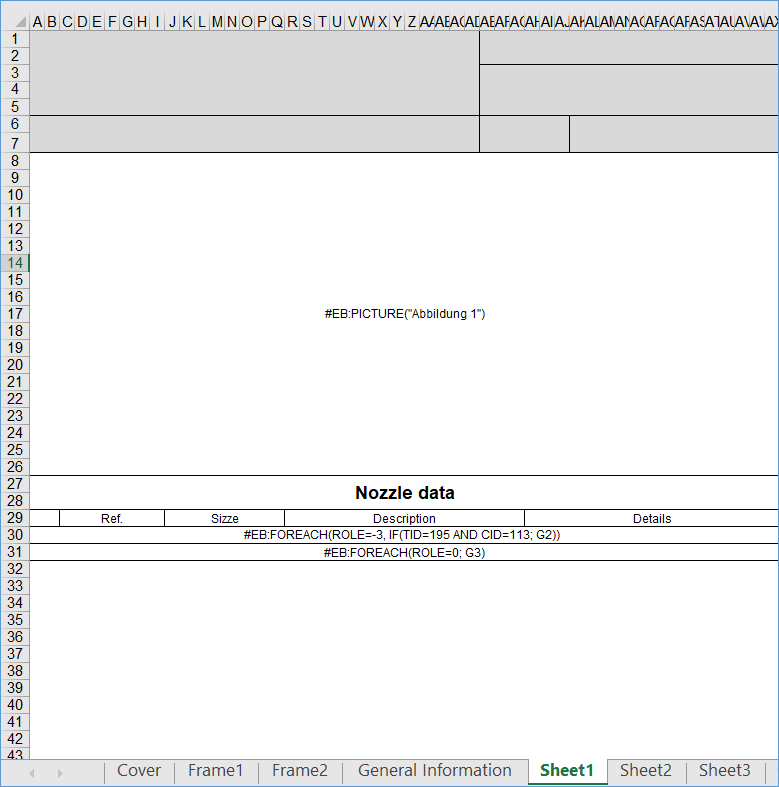

Im Beispiel ist die verbundene Zelle im Sheet1 für das Einfügen einer Abbildung im Querformat geeignet.
