Definition der Prozessleitsysteme

Sie können für verschiedene Prozessleitsysteme die Einstellungen für den Export von Engineering-Base-Daten vornehmen.

In der Standardkonfiguration sind Kacheln für den Siemens Plant Automation Accelerator und für den ABB Massendaten-Manager vordefiniert.

Wie Sie Prozessleitsysteme im PLS-Portal definieren

  1. Wählen Sie ein Projekt oder eine Funktion.
  2. Klicken Sie im Kontextmenü auf Assistenten auswählen, wählen Sie den Assistenten PLS-Portal und klicken Sie auf Start.

  3. Ist in der Datenbank oder im Projekt keine Konfiguration für das PLS-Portal vorhanden, können Sie die Standard-Konfiguration laden, die dann in den Datenbankvorlagen gespeichert wird.

  5. Klicken Sie auf Konfiguration, um eine der angezeigten Prozessleitsystem-Konfigurationen zu bearbeiten oder eine neue Konfiguration zu erzeugen.

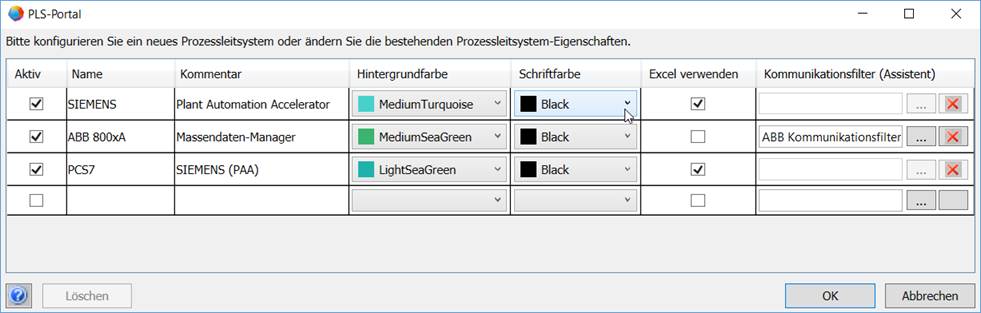

  7. Im angezeigten Dialog können Sie Kacheln für weitere Prozessleitsysteme definieren.

  8. Mit Löschen wird eine markierte Zeile im Dialog gelöscht.

  9. Spalte

    Bedeutung

    Aktiv

    Ist das Auswahlkästchen markiert, wird die Kachel des definierten Prozessleitsystems im Startdialog des Assistenten angezeigt.

    Name

    Name des Prozessleitsystems

    Kommentar

    Kommentar

    Hintergrundfarbe und Schriftfarbe

    Wählen Sie über die Pfeiltaste in der entsprechenden Zelle die Farbe für den Hintergrund und die Schrift der Kachel aus.

    Excel verwenden

    Für die Übergabe der Daten wird eine Excel-Datei verwendet, die vom Anbieter des Prozessleitsystems zur Verfügung gestellt wird.

    Wählen Sie einen individuellen Assistenten aus, der als Kommunikationsfilter für die Datenübergabe dienen soll.

    Klicken Sie auf die Schaltfläche , um die Liste der verfügbaren Assistenten angezeigt zu bekommen.

    Mit einem Klick auf die Schaltfläche wird der ausgewählte Assistent wieder gelöscht.

  11. Nach einem Doppelklick in eine leere Zeile können Sie den Namen des Systems und einen zugehörigen Kommentar eintragen.
  12. Legen Sie die weiteren Eigenschaften für die neue Kachel fest.
  13. Klicken Sie OK, um die Konfiguration der Kacheln zu beenden oder Abbrechen, um den Dialog ohne Speichern der Änderungen zu verlassen.
  14. Für jedes definierte Prozessleitsystem wird ein Unterordner mit dem Namen des Systems in den Projekt- oder Datenbankvorlagen im Ordner Einstellungen/PLS-Portal/[Name des Prozessleitsystems] erzeugt. Der Ordner enthält die Konfigurationsdatei.
  15. Engineering Base stellt die verfügbaren Prozessleitsystem-Konfigurationen als Kacheln dar.
  16. Beenden Sie den Assistenten mit Schließen.
  17. Öffnen Sie im Navigationsbereich den Ordner Vorlagen/Einstellungen/PLS-Portal entweder auf Datenbank- oder Projektebene.

  19. Markieren Sie den Unterordner für das Prozessleitsystem und wählen Sie im Kontextmenü Datei einfügen.
  20. Wählen Sie die Excel-Dateivorlage des Prozessleitsystem-Herstellers im Dateiauswahlsystem aus und kopieren Sie diese mit Doppelklick in den Unterordner.

  21. Im Beispiel sind dies im Unterordner PCS7 die Vorlagen Siemens PAA – DE.xls und Siemens PAA – EN.xls.
