Betriebsmittelpläne erzeugen

Wie Sie den Assistenten starten

Markieren Sie im Projekt eines der folgenden Objekte:
- Den Ordner Betriebsmittel oder einen Unterordner
- Eine Baueinheit
- Ein Gerät
- Den Ordner Systeme
- Eine oder mehrere Funktionen
Klicken Sie im Kontextmenü auf Betriebsmittelplan oder Assistent auswählen, wählen Sie den Assistenten Betriebsmittelplan und klicken Sie auf Start.

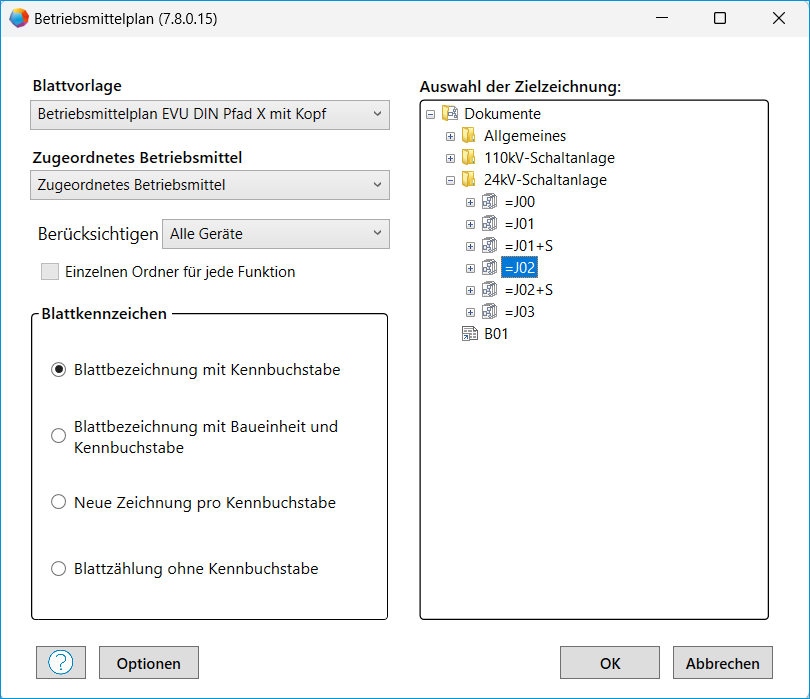

Im Dialog Betriebsmittelplan sind folgende Eingaben als Standard definiert:
- Blattbezeichnung mit Kennbuchstaben
- Berücksichtigung aller Kennbuchstaben (alle Geräte).
Nehmen Sie die gewünschten Einstellungen vor.
Mit der Selektion der Zielzeichnung, der Blattvorlage und dem zugeordneten Betriebsmittel wird die OK-Schaltfläche sensitiv.
Klicken Sie auf Optionen, um Standardnamen für die Schablonen und die verschiedenen Shapes zu vergeben und um Filterkriterien zu definieren.
Klicken Sie auf OK, um die Generierung zu starten.
Nach dem Start des Assistenten werden die Betriebsmittelpläne erzeugt, der Fortschritt wird in einem Fortschrittsdialog angezeigt.

Treten Fehler auf, werden unter Hinweise/Betriebsmittelplan die Fehlermeldungen gespeichert.
Von den Objekt-Verknüpfungen in den Hinweisen kann direkt auf das betreffende Gerät navigiert werden, um dort die Korrektur vorzunehmen. Nach den entsprechenden Korrekturen müssen die Betriebsmittelpläne neu erstellt werden.

Wird keine Zielzeichnung ausgewählt, werden die Betriebsmittelpläne direkt unterhalb des Dokumente-Ordners gespeichert.
Alle Betriebsmittelpläne mit der gewählten Blattstruktur werden dann im Dokumente-Ordner gelöscht, auch wenn sie in Unterordnern oder Zeichnungen gespeichert sind.

Mögliche Einstellungen

Als Kennbuchstabe wird der Wert aus dem Attribut Kennbuchstabe Gerät verwendet. Ist dieses Attribut leer, wird der Kennbuchstabe (erster Buchstabe nach dem Minus-Zeichen) aus dem Attribut Gerätebezeichnung ermittelt.

Blattvorlage	Es werden die Blattvorlagen des Projekts zur Auswahl angeboten. Die Betriebsmittelplanvorlagen EVU DIN sowie die Anschlussfunktionsschaltplanvorlagen EVU IEC stehen mit und ohne Tabellenkopf zur Verfügung.
Zugeordnetes Betriebsmittel	Wählen Sie über die Pfeiltaste den Eintrag für das Attribut Zugeordnetes Betriebsmittel für die zu erstellenden Betriebsmittelpläne aus. Zur Wahl stehen: Das ausgewählte Betriebsmittel, wenn das Attribut Großgeräteebene markiert ist. Die ausgewählte Baueinheit mit den übergeordneten Baueinheiten.
Berücksichtigen	Bietet die Möglichkeit, nur Geräte eines Kennbuchstabens zu selektieren. Die Selektion ist nicht möglich, wenn die Option Blattzählung ohne Kennbuchstabe aktiviert ist. Beim Start auf dem Ordner Systeme können Sie eine Funktion für die Erzeugung der Betriebsmittelpläne auswählen.
Einzelnen Ordner für jede Funktion	Sind beim Start des Assistenten mehrere Funktionen ausgewählt oder erfolgt der Start auf dem Ordner Systeme, können Sie festlegen, dass pro Funktion die erzeugten Betriebsmittelpläne in einem Unterordner gespeichert werden.
Blattbezeichnung mit Kennbuchstabe	Auf jedem Betriebsmittelplan werden nur Betriebsmittel mit einem identischen Kennbuchstaben eingetragen. Dieser Kennbuchstabe wird in die Blattnummer integriert: „Z“ / Kennbuchstabe / 2-stellige Zählnummer Beispiel: ZF01. Bei der Erzeugung des Betriebsmittelplans werden im gewählten Ziel alle alten Blätter, die im Namen den Kennbuchstaben enthalten, automatisch gelöscht.
Blattbezeichnung mit Baueinheit und Kennbuchstabe	Die Betriebsmittel werden nach Baueinheit (Ortskennzeichen) sortiert. Unterhalb jeder Baueinheit erfolgt die Sortierung nach Kennbuchstaben. Auf jedem Betriebsmittelplan werden nur Betriebsmittel mit identischer Baueinheit und identischem Kennbuchstaben eingetragen. Der Namen der Baueinheit (z. B. +S), gekürzt um das „+“ und der Kennbuchstabe werden in die Blattnummer integriert: „Z“ / Baueinheit / Kennbuchstabe / 2-stellige Zählnummer Beispiel: ZSF01. Bei der Erzeugung des Betriebsmittelplans werden im gewählten Ziel alle alten Blätter, die im Namen die Baueinheit und den Kennbuchstaben enthalten, automatisch gelöscht. Sind an den Baueinheiten die Attribute Titel Zeile 1 – Titel Zeile 4 definiert, werden diese bei der Erzeugung der Betriebsmittelpläne in das Blatt eingetragen. Dabei werden die Einträge der übergeordneten Baueinheiten ebenfalls berücksichtigt. Ist z. B. im Attribut Titel Zeile 1 einer untergeordneten Baueinheit kein Wert eingetragen, werden die Attribute der direkt übergeordneten Baueinheit überprüft, ob dort ein Wert eingetragen ist. Ist dies nicht der Fall, wird in der nächsten übergeordneten Baueinheit nach einem Eintrag gesucht. Dies gilt analog für die anderen Titel Zeilen. Diese Option kann nur gewählt werden, wenn der Assistent auf dem Ordner Betriebsmittel oder einem untergeordneten Objekt gestartet wurde.
Neue Zeichnung pro Kennbuchstabe	Auf jedem Betriebsmittelplan werden nur Betriebsmittel mit einem identischen Kennbuchstaben eingetragen. Für jeden Kennbuchstaben wird eine eigene Zeichnung erstellt. Die Blattnummern in jeder Zeichnung sind rein numerisch: Zeichnung: „Z“ / Kennbuchstabe Beispiel: ZF Blattnummer: Nummer Beispiel: 1. Bei der Erzeugung des Betriebsmittelplans werden im gewählten Ziel alle alten Zeichnungen, die im Namen den Kennbuchstaben enthalten, automatisch gelöscht.
Blattzählung ohne Kennbuchstabe	Die Betriebsmittel werden fortlaufend in die Betriebsmittelpläne eingetragen, dabei erfolgt die Sortierung nach den Betriebsmittelkennzeichen. Die Blattnummer bildet sich wie folgt: „Z“ / 2-stellige Zählnummer Beispiel: Z01. Bei der Erzeugung des Betriebsmittelplans werden im gewählten Ziel alle alten Blätter automatisch gelöscht.
Auswahl der Zielzeichnung	Als Ziel kann ein Ordner oder eine Zeichnung ausgewählt werden. Über das Kontextmenü können Sie unterhalb des Dokumente-Ordners neue Zeichnungen oder Unterordner als Speicherort für den Betriebsmittelplan erstellen.
