Gerät im Navigationsbereich erstellen

Geräte können Sie an folgenden Objekten erzeugen:

  • Systemordner Betriebsmittel und Unterordner
  • Baueinheit
  • Betriebsmittel (z. B. Gerät)
  • Funktion
  • Aufstellungsort

Wie Sie ein Gerät auf oder im Ordner Betriebsmittel erstellen

  1. Wählen Sie im Navigationsbereich den Ordner Betriebsmittel oder ein gültiges Startobjekt im Ordner Betriebsmittel aus.
  2. Wählen Sie im Kontextmenü Neu und klicken Sie dann auf Gerät.

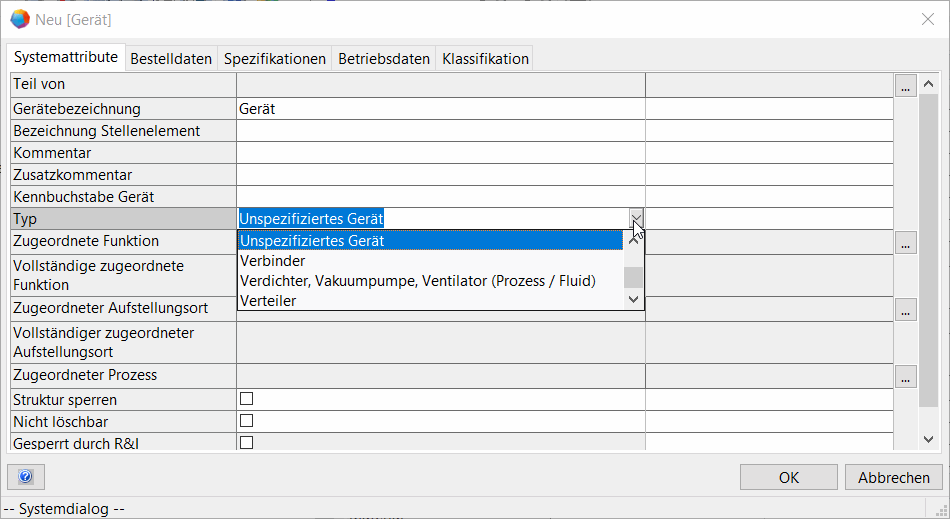

  3. Für das neue Gerät wird der Dialog zur Eingabe der Geräteinformationen geöffnet.
  5. Vervollständigen Sie die Informationen nach Bedarf.
  6. Wählen Sie im Feld Typ aus der Auswahlliste einen Gerätetyp.
  7. Je nach ausgewähltem Gerätetyp ändern sich die Registerkarten im Dialog.
  8. Legen Sie fest, ob das neue Gerät unter einem übergeordneten Objekt (Gerät oder Baueinheit) gespeichert werden soll und ob es mit einer Funktion oder einem Aufstellungsort verknüpft werden soll.

  9. Klicken Sie dazu auf die jeweilige Schaltfläche  in den Zeilen:

    • Teil von: Wählen Sie im angezeigten Dialog das übergeordnete Objekt aus.
    • Zugeordnete Funktion: Wählen Sie im angezeigten Dialog die Funktion aus, mit der das neue Gerät verknüpft werden soll. Das Gerät wird als Assoziation unter der Funktion angezeigt.
    • Zugeordneter Aufstellungsort: Wählen Sie im angezeigten Dialog den Aufstellungsort aus, mit dem das neue Gerät verknüpft werden soll. Das Gerät wird als Assoziation unter dem Aufstellungsort angezeigt.
  11. Klicken Sie auf OK.
  12. Das Gerät wird mit allen Verknüpfungen erzeugt.

Wie Sie ein Gerät auf einer Funktion erstellen

  1. Wählen Sie im Navigationsbereich im Ordner Systeme eine Funktion aus.
  2. Klicken Sie im Kontextmenü auf Neues Gerät.
  3. Für das neue Gerät wird der Dialog zur Eingabe der Geräteinformationen geöffnet. Die Funktion wird als Vorbelegung in das Attribut Zugeordnete Funktion eingetragen.
  4. Vervollständigen Sie die Informationen nach Bedarf.
  5. Wählen Sie im Feld Typ aus der Auswahlliste einen Gerätetyp.
  6. Je nach ausgewähltem Gerätetyp ändern sich die Registerkarten im Dialog.
  7. Legen Sie fest, ob das neue Gerät unter einem übergeordneten Objekt (Gerät oder Baueinheit) gespeichert werden soll und ob es mit einem Aufstellungsort verknüpft werden soll.

  8. Klicken Sie dazu auf die jeweilige Schaltfläche  in den Zeilen:

    • Teil von: Wählen Sie im angezeigten Dialog das übergeordnete Objekt aus.
    • Zugeordnete Funktion: Die Startfunktion wird als Vorbelegung angezeigt. Die zugeordnete Funktion kann geändert werden.
    • Zugeordneter Aufstellungsort: Wählen Sie im angezeigten Dialog den Aufstellungsort aus, mit dem das neue Gerät verknüpft werden soll. Das Gerät wird als Assoziation unter dem Aufstellungsort angezeigt.
  10. Klicken Sie auf OK.
  11. Das Gerät wird mit allen Verknüpfungen erzeugt.


Normalerweise werden Geräte ohne Gerätebezeichnung und Eintrag im Attribut Teil von, die auf einer Funktion erzeugt werden, direkt unterhalb des Betriebsmittel-Ordners gespeichert. Wenn Sie in den Projekteigenschaften den Anlagenbau- und Instrumentierungskontext aktiviert haben, können Sie in den Datenbankeigenschaften festlegen, dass diese Geräte automatisch im Betriebsmittel-Unterordner Stellenelemente gespeichert werden.

Tragen Sie dazu in den Datenbankeigenschaften/Kundenspezifische Einstellungen den Schlüssel EnableTagElementsAutomatism mit dem Wert 1 ein.

Wie Sie ein Gerät auf einem Aufstellungsort erstellen

  1. Wählen Sie im Navigationsbereich im Ordner Bereiche einen Aufstellungsort aus.
  2. Klicken Sie im Kontextmenü auf Neues Gerät.
  3. Für das neue Gerät wird der Dialog zur Eingabe der Geräteinformationen geöffnet. Der Aufstellungsort wird als Vorbelegung in das Attribut Zugeordneter Aufstellungsort eingetragen.
  4. Vervollständigen Sie die Informationen nach Bedarf.
  5. Wählen Sie im Feld Typ aus der Auswahlliste einen Gerätetyp.
  6. Je nach ausgewähltem Gerätetyp ändern sich die Registerkarten im Dialog.
  7. Legen Sie fest, ob das neue Gerät unter einem übergeordneten Objekt (Gerät oder Baueinheit) gespeichert werden soll und ob es mit einer Funktion verknüpft werden soll.

  8. Klicken Sie dazu auf die jeweilige Schaltfläche  in den Zeilen:

    • Teil von: Wählen Sie im angezeigten Dialog das übergeordnete Objekt aus.
    • Zugeordnete Funktion: Wählen Sie im angezeigten Dialog die Funktion aus, mit der das neue Gerät verknüpft werden soll. Das Gerät wird als Assoziation unter der Funktion angezeigt.
    • Zugeordneter Aufstellungsort: Der Aufstellungsort, auf dem das Gerät erzeugt werden soll, wird als Vorbelegung angezeigt. Der zugeordnete Aufstellungsort kann geändert werden.
  10. Klicken Sie auf OK.
  11. Das Gerät wird mit allen Verknüpfungen erzeugt.


 Mit Engineering Base können Sie Geräte ohne Eingabe von Informationen erzeugen. Wenn Sie die Gerätebezeichnung nicht kennen, lassen Sie das Feld einfach leer. Der Navigationsbereich zeigt den Kommentar an. Wenn Sie keinen Kommentar eingeben, zeigt der Navigationsbereich den Typ an.
