Konfigurierbare Querverweise

Engineering Base unterstützt Sie dabei, sich an weltweit unterschiedliche Konventionen in der Querverweisdokumentation und lokale oder betriebsinterne Kürzungsregeln anzupassen.

Ein Querverweis kann problembezogen aus Attributen und frei vereinbarten Trennzeichen, auch Zeilenumbrüchen, aufgebaut und regelgeleitet gekürzt werden. Darüber hinaus können bei Bedarf auch gezielt nur einige ausgesuchte Ebenen gekürzt werden. Alternativ können die Kürzungsregeln für ein Projekt aber auch komplett ausgeschaltet werden. Sämtliche Einstellungen beziehen sich sowohl auf die grafische Darstellung, als auch auf Darstellungen in Arbeitsblättern und Reports - dort allerdings finden Kürzungsregeln keine Anwendung.



In der grafischen Bearbeitung eines Blattes kann man für jedes Shape in dessen Eigenschaften das Kontrollkästchen Kein Zeilenumbruch in Querverweisen aktivieren oder deaktivieren. Damit kann die Anzeige von Zeilenumbrüchen in Querverweisen individuell am Shape gesteuert werden. Die Einstellung wirkt auch auf Querverweise, die an Rahmen oder bei der Darstellung von strukturierten Geräten angezeigt werden. Um die Änderungen in der Grafik sichtbar zu machen, kann man die Anzeige der Querverweise durch Betätigung von F5 aktualisieren. Das Kontrollkästchen kann auch in der grafischen Bearbeitung von Master-Shapes aktiviert oder deaktiviert werden. Nach dem Platzieren von Master-Shapes haben die Shapes auf den Blättern dann die Kontrolleinstellungen der Master-Shapes.

In den Projekteigenschaften steht Ihnen unter Ansicht der Menüpunkt Querverweise zur Verfügung, in dem Sie projektbezogene Querverweis- und Kürzungsregeln definieren können. Ist keine Formel für den Querverweis eingetragen, wird der Standardquerverweis verwendet.

Wie Sie die Querverweiseinstellungen eines Projektes ändern

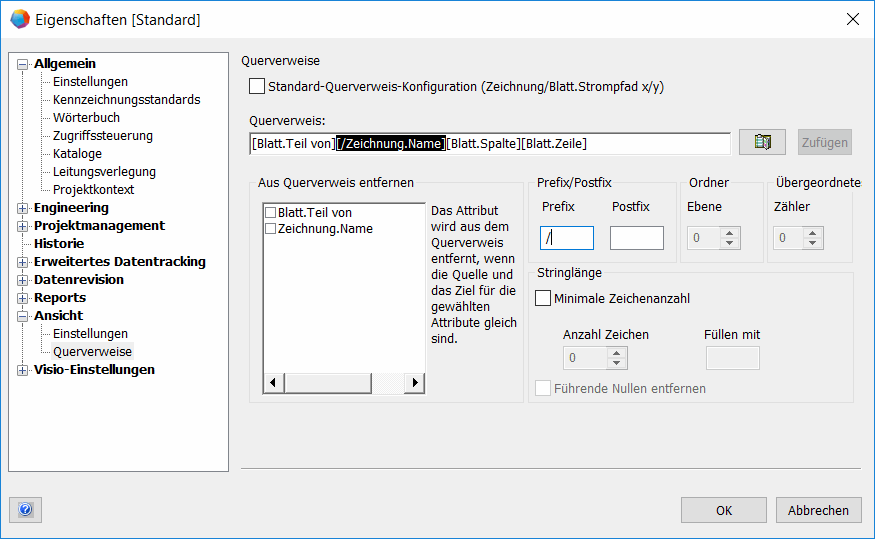

  1. Wählen Sie im Dialog Eigenschaften des Projektes den Knoten Ansicht und wählen dort Querverweise.

  3. Die Option Standard-Querverweis-Konfiguration (Zeichnung/Blatt.Strompfad x/y) ist standardmäßig markiert. Eine individuelle Konfiguration des Querverweises ist dann nicht möglich.

  4. Der Standardquerverweis setzt sich aus Zeichnungsnummer, Blattkennzeichen und der X/Y-Position auf dem Blatt zusammen.

  5. Wenn Sie die Definition der Querverweise manuell festlegen wollen, entfernen Sie die Markierung an der Option Standard-Querverweis-Konfiguration (Zeichnung/Blatt.Strompfad x/y).
  6. Die Schaltfläche Zufügen wird freigeschaltet.
  7. Klicken Sie auf Zufügen und wählen Sie eine der angebotenen Optionen Blatt, Zeichnung, Ordner, Funktion oder Betriebsmittel und über das zugehörige Untermenü das Attribut für die gewünschte Querverweiskomponente aus.

  8. Im Untermenü werden über den Menüpunkt Mehr Attribute.. alle zugehörigen Attribute in einem Auswahldialog angeboten, wenn die Standardattribute nicht ausreichend sind.

  9.

    Wenn Sie Querverweiskomponenten hinzufügen wollen, dann markieren Sie im Feld Querverweis diejenige Position zwischen zwei Komponenten (oder am Anfang oder Ende), an der die neue Komponente einfügt werden soll.

  10. Markieren Sie im Feld Querverweis eine Komponente und wählen Sie ein oder mehrere Optionen aus, die bei dieser Komponente zur Anwendung kommen sollen.

  11. Optionen die zur Verfügung stehen

    Bedeutung

    Prefix / Postfix

    Wenn Sie einen Separator zwischen den einzelnen Komponenten des Querverweises einfügen wollen, tragen Sie diesen in das gewünschte Feld ein.

    Diese Option steht Blatt.Teil von nicht zur Verfügung.

    Stringlänge

    • Minimale Zeichenanzahl
      • Legen Sie im Auswahlfeld die minimale Anzahl der Zeichen fest, die die Querverweiskomponente aufweisen soll.
      • Tragen Sie ein Zeichen in das Feld Füllen mit ein, wenn die Querverweiskomponente mit diesem Zeichen bis zur minimalen Zeichenanzahl aufgefüllt werden soll.
    • Führende Nullen entfernen
      • Wählen Sie diese Option, wenn in der Querverweiskomponente führende Nullen gekürzt werden sollen.

    Ordner/Ebene

    Diese Option steht nur beim Typ Ordner zur Verfügung.

    Wählen Sie im Auswahlfeld die gewünschte Ebene in der Ordnerhierarchie aus, die Sie im Querverweis verwenden wollen.

    Übergeordnete/Zähler

    Diese Option steht nur beim Typ Baueinheit.Gezähltes übergeordnetes Element zur Verfügung.

    Wählen Sie im Auswahlfeld die gewünschte Ebene in der Elementhierarchie, die Sie im Querverweis verwenden wollen.

  13.

    Über die Schaltfläche können Sie den definierten Querverweis in die Zwischenablage kopieren.

  14. Wählen Sie unter Aus Querverweis entfernen diejenigen Komponenten aus, die Sie aus dem Querverweis kürzen wollen, wenn Quelle und Ziel für die entsprechenden Attribute übereinstimmen.
  15. Klicken Sie OK, wenn die Änderungen beim Neustart von Engineering Base wirksam werden sollen.

  16. Mit Abbrechen, werden alle Änderungen verworfen.
