Übergang zwischen Montageplatten

Um ein Routing zwischen verschiedenen Montageplatten ausführen zu können, muss ein Übergang generiert werden. Der Übergang kann nur zwischen Kanalsegmenten auf den zu verbindenden Montageplatten erfolgen. Der Übergang besteht jeweils aus einem Anschluss an jedem der Kanalsegmente und einem „virtuellen Kabel“.

Wie Sie einen Übergang zwischen zwei Montageplatten erzeugen

  1. Wählen Sie im Navigationsbereich den Kabelkanal, der eine Verbindung erhalten soll und fügen Sie im Navigationsbereich unterhalb des Kabelkanals einen Anschluss ein.
    Der Typ des Anschlusses muss Einpolige Darstellung: Blockdiagramm sein.
  4. Fügen Sie den Anschluss grafisch an die Position im Layout ein, an der die Verbindung entstehen soll. Sie können die Master-Shapes aus der Shape-Sammlung verwenden, oder Ihre eigenen Shapes erstellen.
  6. Fügen Sie nach dem gleichen Prinzip einen Anschluss zum Kabelkanal im Navigationsbereich hinzu, an dem die Verbindung auf der zweiten Montageplatte enden soll.
  7. Fügen Sie auch diesen Anschluss grafisch in das Layout ein.
  8. Fügen Sie im Navigationsbereich unterhalb der Baueinheit, zu dem die Montageplatten gehören und die verbunden werden sollen, ein Kabel ein (z. B. TÜR-Schrank).

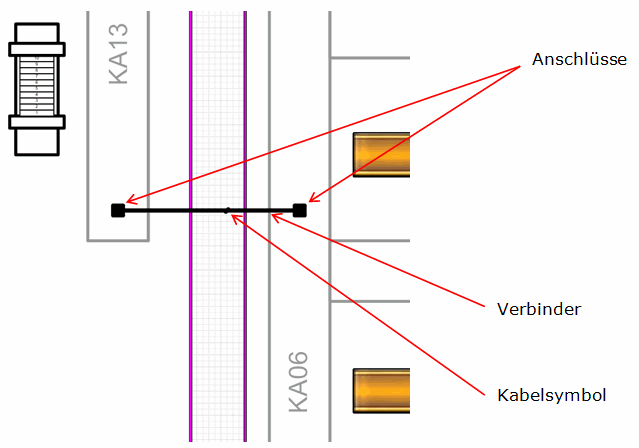

  10. Verbinden Sie die beiden Anschlüsse im Layout durch eine Linie (Verbinder).
  11. Ziehen Sie das Shape für die einpolige Darstellung des Kabels auf den Verbinder.
  13.

    Wenn die Montageplatten auf verschiedenen Blättern dargestellt werden, ist auf jedem Blatt jeweils ein Verbinder an den Anschlusspunkten zu setzen und mit dem Kabelsymbol zu versehen (doppelte grafische Darstellung).

  14. Wenn der Verbinder korrekt mit den Anschlüssen verbunden ist und das Kabel-Shape korrekt auf dem Verbinder platziert wurde, wird die Verbindung automatisch erkannt und kann durch Editieren des Kabel-Shapes kontrolliert werden. Die Ziele müssen korrekt eingetragen sein.

  16. Das so erzeugte „virtuelle Kabel“ kann mit einem Wert für die Länge versehen werden. Wird ein Draht über diese Verbindung geroutet, wird dieser Wert zur Gesamtlänge des Drahtes addiert.
