Anschlussstruktur

Jeder Anschluss besitzt einen Satz an Attributen, welche die Position des Anschlusses bezüglich des Gerätes angibt.

Dabei gilt:

  • Position X (Dimensionierung)
    Gibt den Abstand des Anschlusses vom Rotationsbezugspunkt Mitte-Links in X-Richtung an.
  • Position Y (Dimensionierung)
    Wird hier eine Eingabe gemacht, ist die Art der Ermittlung der Y-Position abhängig davon, ob das Attribut Bezugspunkt vorhanden und gefüllt ist.
    • Bezugspunkt vorhanden und gefüllt
      Ausgehend vom Rand des Shapes Oben/Links oder Unten/Links wird die Y-Position ermittelt.
    • Bezugspunkt nicht vorhanden oder nicht gefüllt
      Die Y Position wird folgendermaßen ermittelt:
      - bei Verdrahtungsrichtung Nord: ausgehend vom oberen Rand des Shapes
      - bei Verdrahtungsrichtung Süd: ausgehend vom unteren Rand des Shapes.
  • Position Z (Dimensionierung)
    Gibt den Abstand des Anschlusses von der Grundfläche des Gerätes in Z-Richtung an.
  • Verdrahtungsrichtung
    Gibt die Richtung an, von der der Draht zum Gerät zugeführt wird.

  • Verdrahtungsrichtung

    Nord

    Drahtzuführung von oben, bei normaler Darstellung des Gerätes.
    Bei um 90° gedrehtem Gerät bedeutet dies eine Zuführung des Drahtes von links (West).

    Süd

    Drahtzuführung von unten, bei normaler Darstellung des Gerätes.
    Bei um 90° gedrehtem Gerät bedeutet dies eine Zuführung des Drahtes von rechts (Ost).

    West

    Drahtzuführung von links, bei normaler Darstellung des Gerätes.
    Das Attribut Bezugspunkt muss gefüllt sein, damit die Drahtlänge korrekt ermittelt werden kann.

    Ost

    Drahtzuführung von rechts, bei normaler Darstellung des Gerätes.
    Das Attribut Bezugspunkt muss gefüllt sein, damit die Drahtlänge korrekt ermittelt werden kann.

  • Wird die Verdrahtungsrichtung geändert, sollte in jedem Fall das Attribut Bezugspunkt gefüllt sein, damit eine korrekte Längenermittlung gewährleistet wird.

  •

    Die Einträge werden als Systemwörterbuchtexte erwartet.
    Werden die Texte von Hand eingetragen, werden sie vom Routing-Assistenten nicht erkannt. Verwenden Sie den Assistenten Auswahl Wert, um die Werte vorzudefinieren.

  • Bezugspunkt
    Gibt den Bezugspunkt für die Verdrahtung an.
    Mögliche Eingaben sind Oben/Links und Unten/Links.

  • Wird das Attribut Bezugspunkt verwendet, kann die Verdrahtungsrichtung geändert werden, ohne die geografische Position des Anschlusses im Modell zu ändern.

  •

    Die Einträge werden als Systemwörterbuchtexte erwartet.
    Werden die Texte von Hand eingetragen, werden sie vom Routing-Assistenten nicht erkannt. Verwenden Sie den Assistenten Auswahl Wert, um die Werte vorzudefinieren.

  • Das Attribut Bezugspunkt der Anschlüsse kann mithilfe eines Arbeitsblatts aller Anschlüsse im Katalog geändert werden. Selektieren Sie dazu alle Anschlüsse mit der Verdrahtungsrichtung Nord und weisen Sie allen Anschlüssen in der Spalte Bezugspunkt den Wert Oben/Links (Drag-down) zu. Verfahren Sie ebenso bei den Anschlüssen mit der Verdrahtungsrichtung Süd, indem Sie in der Spalte Bezugspunkt den Wert Unten/Links zuweisen.

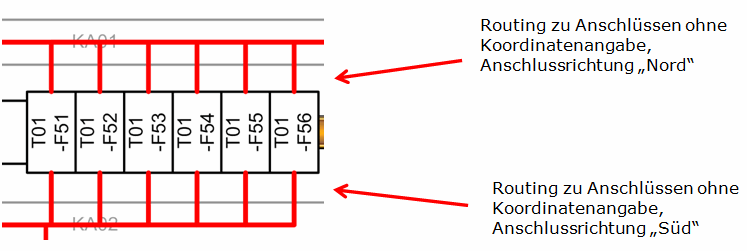

  • Werden keine Werte bei den Koordinaten eingetragen, wird die Anschlussposition in die Mitte des Gerätesymbols an die Außenkontur gelegt. Dabei wird die vorgegebene Verdrahtungsrichtung berücksichtigt.

  • Ist an den Anschlüssen keine Verdrahtungsrichtung vorgegeben, werden die Regeln verwendet, die in den Projekteinstellungen vorgegeben wurden.

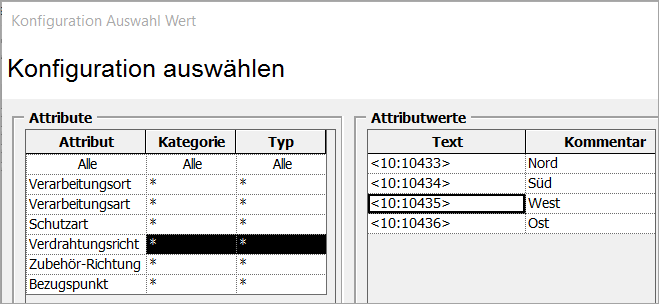

Definition der Werte für die Verdrahtungsrichtung (AID 10222) im Assistenten Auswahl Wert

  1. Starten Sie den Assistenten Auswahl Wert.
  2. Erzeugen Sie mit NEU eine neue Zeile, falls das Attribut Verdrahtungsrichtung nicht in der Tabelle aufgeführt ist.
    Mit Bearbeiten wird der Dialog Attributauswahl angezeigt. Tragen Sie 10222 in das Feld AID ein.
  3. Weisen Sie im Bereich Attributwerte die vier unten aufgeführten Werte (Nord, Süd, Ost, West) zu.

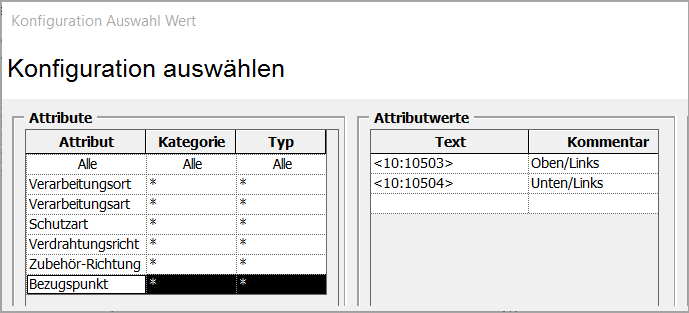

Definition der Werte für den Bezugspunkt (AID 27868) im Assistenten Auswahl Wert

  1. Starten Sie den Assistenten Auswahl Wert.
  2. Erzeugen Sie mit NEU eine neue Zeile, falls das Attribut Bezugspunkt nicht in der Tabelle aufgeführt ist.
    Mit Bearbeiten wird der Dialog Attributauswahl angezeigt. Tragen Sie 27868 in das Feld AID ein.
  3. Weisen Sie im Bereich Attributwerte die zwei unten aufgeführten Werte (Oben/Links, Unten/Links) zu.
