Klemmen

Eine Klemme ist eine Einheit in einer Klemmenleiste.

Wie Sie eine Klemme erstellen

  1. Wählen Sie im Navigationsbereich eine Klemmleiste aus.
  2. Wählen Sie im Kontextmenü Neu und klicken Sie dann auf Klemme.

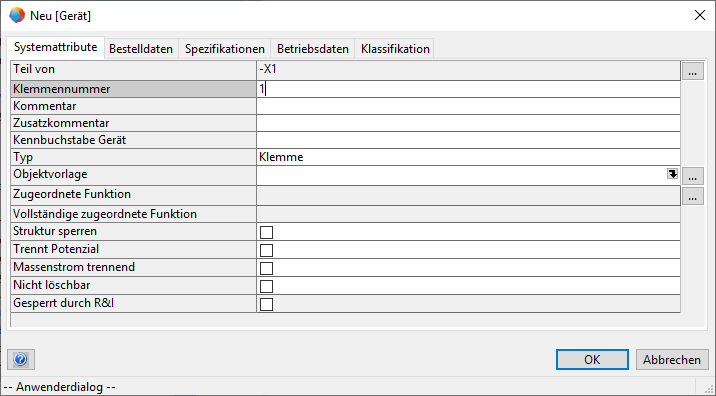

  4. Vervollständigen Sie im angezeigten Dialog die Informationen nach Bedarf und klicken Sie auf OK.
  5. Die Klemme wird in der Datenbank erzeugt.

  6. Wiederholen Sie dieses Vorgehen für alle benötigten Klemmen.



Wenn Sie in Zeichnungen denselben Klemmenanschluss mehrfach darstellen wollen, dann darf die zugehörige Shape-Eigenschaft Verknüpfe Shape automatisch nicht gesetzt sein.
