Belegungsoptionen

Gemäß der Markierung von Geräten, Klemmen und Tragschienen in den Auswahllisten werden die Belegungsoptionen zur Auswahl aktiviert und nach Klicken auf Belegungsoptionen ausführen ausgeführt.

Tragschiene mit Geräten in Listenreihenfolge anfügen

Die Geräte bzw. Klemmen werden entsprechend der Reihenfolge in der Auswahlliste auf der Tragschiene platziert. Ist die Tragschiene bereits bestückt, so werden die gewählten an die bereits platzierten Geräte bzw. Klemmen angereiht. Dabei werden die grafischen Vorgaben zur Platzierung berücksichtigt.

Tragschiene optimieren und Geräte in Listenreihenfolge anfügen

Ist diese Option gewählt, so wird bei Ausführung der Option Belegungsoptionen ausführen die grafische Darstellung der Geräte bzw. Klemmen in dem Layout-Diagramm gelöscht und ohne Lücken neu aufgebaut. Die gewählten Geräte bzw. Klemmen werden an die bereits platzierten angereiht. Dabei werden die grafischen Vorgaben zur Platzierung berücksichtigt.

Tragschiene mit Geräten nach Spannungsebenen in Listenreihenfolge anfügen

Jedem Gerät, jeder Klemmleiste und jeder Tragschiene kann ein Wert für die Spannungsebene mitgegeben werden. Für die Tragschiene kann der Wert in der Auswahlliste Gefundene Tragschienen des Assistenten nachträglich eingetragen werden.

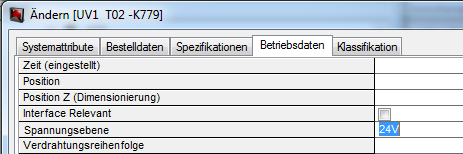

Für die Geräte bzw. Klemmleisten kann dieser Wert in der Eingabemaske der Eigenschaften eingegeben werden:

Wurden alle in der Auswahl befindlichen Geräte bzw. Klemmen und Tragschienen mit einem Wert für die Spannungsebene versehen, so werden die Geräte und Klemmen auf diejenigen Tragschienen platziert, die den gleichen Wert für die Spannungsebene besitzen.

Tragschiene optimieren

Wurden eine oder mehrere Tragschienen in der Auswahlliste Gefundene Tragschienen gewählt, so wird bei Ausführung der Option Tragschiene optimieren die grafische Darstellung der Geräte bzw. Klemmen im Layout-Diagramm gelöscht und ohne Lücken neu aufgebaut. Lücken könnten entstanden sein, weil Geräte gelöscht oder auf eine andere Tragschiene verschoben wurden.

Tragschiene leeren

Wurden eine oder mehrere Tragschienen in der Auswahlliste Gefundene Tragschienen ausgewählt und ist diese Option aktiviert, so wird bei Ausführung der Option Belegungsoptionen ausführen die grafische Darstellung der auf den gewählten Tragschienen platzierten Geräte bzw. Klemmen im Layout-Diagramm gelöscht und im Engineering-Base-Explorer ihre Aggregation unterhalb der Tragschienen entfernt. Geräte und Klemmen werden in diesem Fall in die Objekthierarchie oberhalb der Tragschiene verschoben und sind anschließend in der Auswahlliste Gefundene Geräte verfügbar.
