1.8.1                   Bearbeitung von Kabellisten und Kabelbelegungslisten

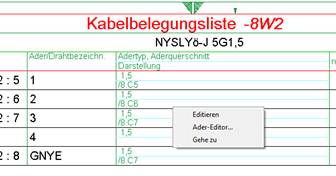

Mit ELCAD/AUCOPLAN 7.12 können Sie nun auch verschiedene Bearbeitungsschritte auf den grafischen Kabellisten und Kabelbelegungslisten durchführen. Sie starten dies mit einem Rechtsklick auf dem jeweiligen Symbol der Zeichnung.

Editieren

Über diesen Menüpunkt wird der Bearbeitungsdialog der Ader oder des Kabels geöffnet.

Ader-Editor

Über diesen Menüpunkt steht die komplette Ader- und Kabelbearbeitung zur Verfügung.

Gehe zu

Über diesen Menüpunkt navigiert das Programm in den BMK-Editor und öffnet das selektierte Kabel. Beim Start von der Kabelbelegungsliste navigiert das Programm auf die selektierte Ader.

Das Auswahlmenü wird unter den folgenden Voraussetzungen angeboten:

Kabellisten: wenn das Kabel im BMK-Editor verzeichnet ist.

Kabelbelegungslisten: wenn die Ader im BMK-Editor verzeichnet ist.

Sind die Kabel oder Adern nicht im BMK-Editor verzeichnet, so erfolgt stattdessen eine Hinweismeldung.
