1.6.2                   Comprobar símbolos que faltan y errores en el análisis

A partir de esta versión de ELCAD, las comprobaciones Símbolos/Símbolos que falten y Análisis/Error del análisis del símbolo están disponibles como opciones en la lista de estado Estado de trabajo.

Una condición previa para la opción Error del análisis del símbolo es que active la opción Automático/Analizar/Lista de errores.

Una condición previa para este análisis es que previamente haya vuelto a analizar los planos.

·            Si activa la opción Símbolos que falten, puede identificar los símbolos que faltan en su proyecto y listar los símbolos que deben estar allí, por ejemplo, mediante la llamada a un símbolo auxiliar.

·            Si activa la opción Error del análisis del símbolo, podrá visualizar todos los errores de análisis registrados.

Para incluir estas comprobaciones en la lista de estado Estado de trabajo

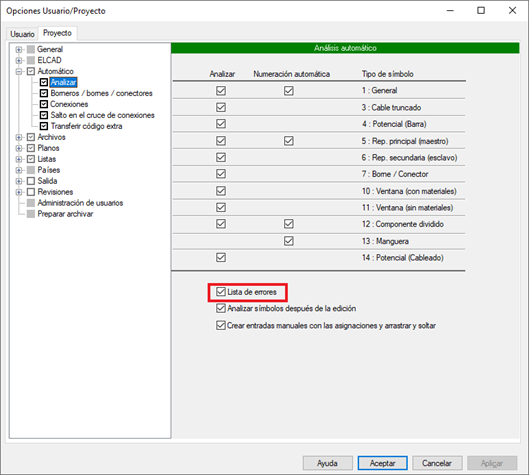

1.      Active la opción Lista de errores en las opciones del usuario/proyecto bajo Automático/ Analizar.

2.      Activar Símbolos que falten en la lista de estado.

3.      Activar Error del análisis del símbolo en la lista de estado.

4.      Regenere la lista Estado de trabajo existente.

Para activar las comprobaciones

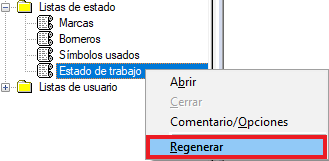

1.      Seleccione Regenerar en el menú contextual de la lista de estado.

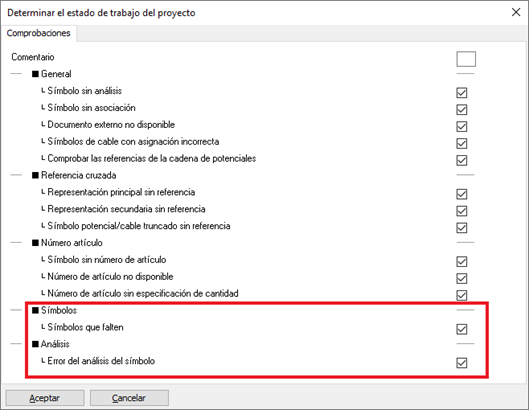

2.      Active las comprobaciones necesarias Símbolos que falten y Error del análisis del símbolo en la ventana Determinar el estado de trabajo del proyecto.

Para regenerar una lista de estado Estado de trabajo existente

1.      Regenerar la lista de estado Estado de trabajo mediante la respectiva opción del menú contextual.

Integración de las comprobaciones en los procesos existentes

Si está usando procesos en su proyecto que ya contengan la acción Regenerar listas, podrá añadir las comprobaciones Símbolos que falten y Error del análisis del símbolo al proceso pulsando el botón Cambiar.

Después de la regeneración, encontrará los errores identificados en la lista de estado Estado de trabajo.
