1.4.1 Exportación de información adicional en los archivos PDF compactos
A partir de esta versión de ELCAD, si es necesario, podrá exportar información adicional de los componentes a un archivo PDF compacto. La información sobre el material, los lugares o los números de artículo son ejemplos de esta información adicional.

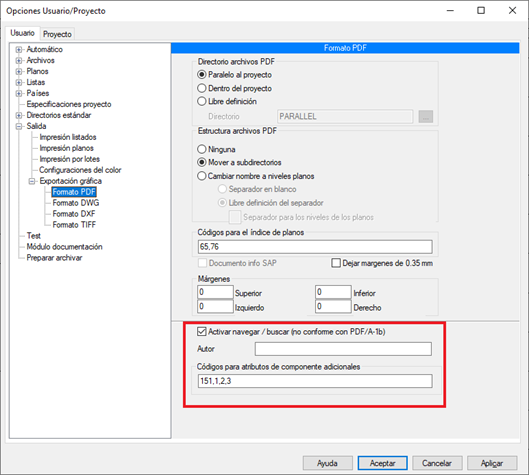

Salida/Formato PDF/Códigos
Si activa la opción Activar navegar/buscar en esta ventana, la información adicional estará disponible cada vez que exporte archivos PDF compactos mediante un lote.
Introduzca hasta diez Códigos para atributos de componente adicionales que necesite mostrar como información adicional en el PDF. En este ejemplo, se han añadido los códigos de Fabricante (151), Instalación (1), Función (2) y Lugar (3).
Un requisito previo para la exportación de la información es que los símbolos estén analizados. Seleccione Analizar en el menú contextual de la carpeta de los planos en el explorador.
Menú contextual en el explorador / Guardar como / PDF compacto
Activar la opción Activar la navegación y búsqueda para exportar la información adicional en el archivo PDF compacto. Esta opción le permite navegar desde los componentes en el PDF a las respectivas representaciones, por ejemplo, a la distribución del armario o a la hoja de conexiones.

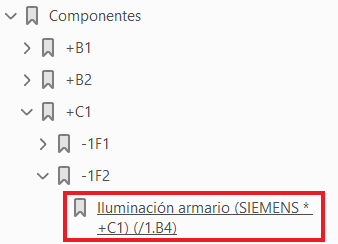

Información de un componente en la estructura del archivo PDF
Las referencias a los planos, en los que el componente puede encontrarse, están visibles bajo el componente.

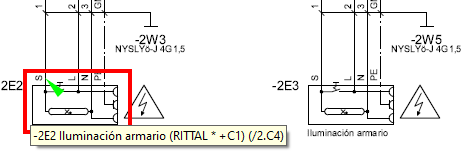

Información de un componente mediante el texto de ayuda en el plano
La información adicional de los componentes se incluye en el plano como texto de ayuda. Las siguientes abreviaturas representan las referencias a los tipos de plano:
Tipos de plano
· • CD >>> Esquema eléctrico, aquí: Iluminación armario
· • TD >>> Hoja de bornes
· • TC >>> Hoja de conexiones
· • LA >>> Distribución armario
Textos largos para referencias a los tipos de plano
Configure la siguiente opción en el archivo aucotec.ini para usar un texto largo del idioma actual de la interfaz de usuario para las referencias en lugar de las abreviaturas:
UseLongPlanTypeName=1
Use sus propias designaciones
Si desea usar sus propias designaciones para los tipos de plano en lugar de las abreviaturas, puede definirlas manualmente en el archivo aucotec.ini.
Puede especificar las designaciones como referencias del diccionario para usarlas en exportaciones multilingües. Para ello, introduzca las referencias del diccionario en la siguiente sección del archivo aucotec.ini:
De forma alternativa, podrá asignar textos fijos:
No mostrar la información adicional en los archivos PDF compactos
Si desea usar la exportación a archivos PDF compactos como antes, es decir, sin la información adicional, entre la siguiente opción en el archivo aucotec.ini:
