1.7.3                   Lista stanu „Stan roboczy”: wyświetlanie zduplikowanych numerów zacisków

Począwszy od tej wersji ELCAD, po ocenie symboli można wyświetlać zduplikowane numery zacisków jako błędy na liście stanu „Stan roboczy”.

Aktywacja informacji o zduplikowanych numerach zacisków

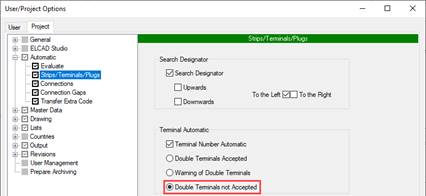

·            Aktywuj opcję Podwójne zaciski nie są akceptowane w opcjach projektu w Automatyczne/Listwy/Zaciski/Wtyczki.

Od teraz żadne numery zacisków, które utworzysz dwukrotnie w ELCAD, nie będą już akceptowane przez ELCAD.

Warunkiem wstępnym, aby ELCAD wyświetlał zduplikowane numery zacisków na liście stanu „Stan roboczy”, jest wcześniejsze ponowne oszacowanie rysunków.
