1.6.2 Contrôles des symboles manquants et Erreur d’analyse de symbole
À partir de cette version d'ELCAD, les contrôles Symboles/Symboles manquants et Analyse/ Erreur d’analyse de symbole sont disponibles en option dans la liste des statuts « Etat de traitement ».
Une condition préalable à l'option Erreur d’analyse de symbole est que vous activiez l'option Automatique/Évaluation/Liste des erreurs.
Une condition préalable à cette évaluation est que vous ayez déjà analysé les dessins auparavant.
· Si vous activez l'option Symboles manquants, vous pouvez identifier les symboles manquants dans votre projet et lister les symboles qui devraient s'y trouver, par exemple en appelant une macro.
· Si vous activez l'option Erreur d’analyse de symbole, vous pouvez afficher toutes les erreurs d'analyse enregistrées.
Pour inclure les contrôles dans la liste des statuts « Etat de traitement »

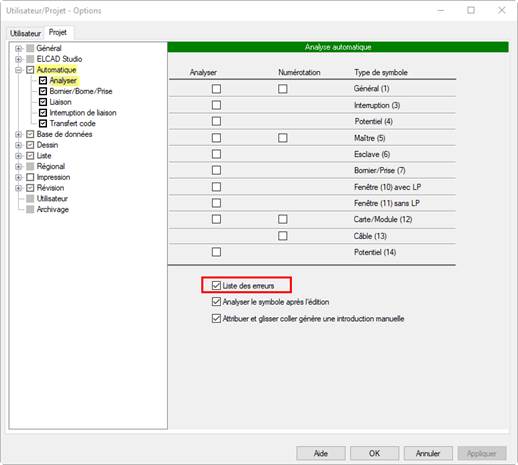

1. Activez l'option Liste des erreurs dans les options utilisateur ou projet sous Automatique/Analyser.
2. Activer Symboles manquants dans la liste « Etat de traitement ».
3. Activer Erreur analyse symbole dans la liste « Etat de traitement ».
4. Régénérer les listes existantes.
Pour activer les contrôles
1. Cliquez sur Régénérer dans le menu contextuel de la liste « Etat de traitement ».

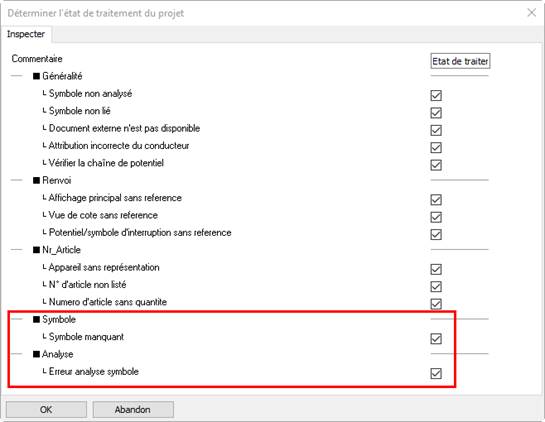

2. Activez les contrôles requis Symboles manquants et Erreur analyse symbole dans la boîte de dialogue Déterminer l'état de traitement du projet.
Pour régénérer la liste des statuts existante Etat de traitement
1. Régénérer la liste des statuts « Etat de traitement » via la commande correspondante du menu contextuel.
Intégration des contrôles dans les processus existants
Si vous utilisez dans votre projet des processus qui contiennent déjà l'action Régénération des listes, vous pouvez ajouter les contrôles Symboles manquants et Erreur d’analyse de symbole au déroulement du processus en cliquant sur Changer.
Après la régénération, vous trouverez les erreurs identifiées dans la liste des statuts « Etat de traitement ».
