1.2.5                   Strukturierte Anzeige der Kabel im BMK-Editor

Mit ELCAD/AUCOPLAN werden die Kabel im BMK-Editor entsprechend der projektspezifischen Einstellungen angezeigt. Dabei wird jetzt auch die strukturierte Ansicht nach den Kennzeichnungsblöcken Anlage, Funktion und Einbauort unterstützt.

Mit ELCAD/AUCOPLAN 2020 erfolgt die Ansicht der Kabel im BMK-Editor projektspezifisch nach den festgelegten Optionen der Kabelplanung. Dabei wird jetzt auch die strukturierte Ansicht nach den Kennzeichnungsblöcken Anlage, Funktion und Einbauort unterstützt.

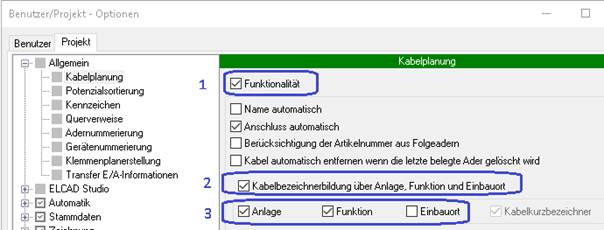

Um eine strukturierte Anzeige zu erhalten, müssen Sie die folgenden Voraussetzungen in den Projektoptionen erfüllen:

1.    Unter Allgemein/Kabelplanung muss die Option Funktionalität aktiviert sein.

2.    Die Option Kabelbezeichnung über Anlage, Funktion und Einbauort muss aktiviert sein.

a.    Es muss mindestens eine der Optionen Anlage, Funktion und Einbauort aktiviert sein.

Die Kabel werden im BMK-Editor entsprechend der in den Optionen festgelegten Struktur angezeigt. Das ist unabhängig davon, ob Sie für den BMK-Editor eine gemeinsame Darstellung oder eine geteilte Darstellung verwenden.
