1.2.3           Capa de información – Eliminar los contenidos de capas

Una buena costumbre de los usuarios de ELCAD es tener información interna disponible del proyecto durante la fase de diseño en una capa de información y solo eliminar esta información poco antes de finalizar el proyecto. Esto facilitará significativamente la colaboración interna durante la fase del proyecto.

Para dar soporte a esta forma de trabar, ELCAD 2019 le permite eliminar elementos gráficos de capas específicas en todas las carpetas de los planos. De este modo, podrá eliminar el contenido de las capas de información de un proyecto en un solo paso.

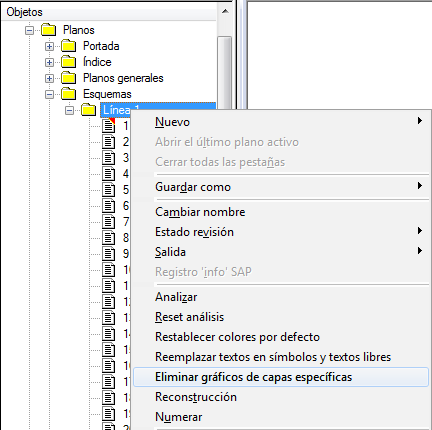

Para ejecutar la función, haga clic con el botón derecho en una carpeta, una subcarpeta o un plano. A continuación seleccione la función Eliminar gráficos de capas específicas del menú contextual.

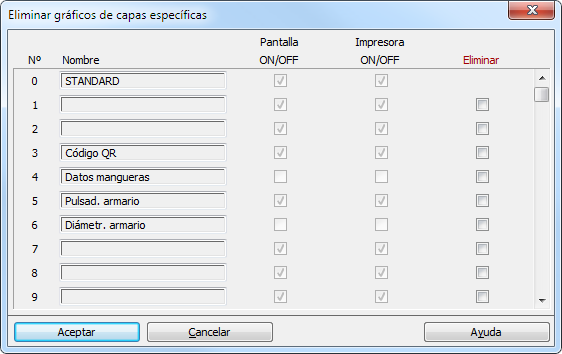

En la ventana Eliminar gráficos de capas específicas, todas las capas se muestran con sus nombres y sus propiedades. A excepción de la capa estándar, ahora puede seleccionar todas las capas necesarias mediante la casilla de verificación en la columna Eliminar.

Los siguientes elementos gráficos de ELCAD se eliminarán de las capas seleccionadas en los planos seleccionados:

·         Textos

·         Líneas

·         Rectángulos

·         Círculos

·         Acotaciones

·         Grupos variables

·         Archivos gráficos (imágenes)

Si no se selecciona ninguna capa para eliminar en la ventana de selección, se mostrará un mensaje de información.
