1.2.3                   Info-Layer - Löschen von Layer-Inhalten

Eine Best Practice bei ELCAD Anwendern ist es, während der Projektierungsphase interne Informationen im Projekt verfügbar zu haben, Stichwort Info-Layer, und diese erst kurz vor der Beendigung des Projektes zu entfernen. Das erleichtert die interne Zusammenarbeit während der Projektierungsphase enorm.

Um diese Arbeitsweise optimal zu unterstützen bietet Ihnen ELCAD 2019 die Möglichkeit, auf allen Ebenen des Zeichnungstrees, Grafikelemente aus bestimmten Layern zu entfernen. Damit können Sie die Inhalte von Info-Layern in einem Schritt aus dem Projekt entfernen.

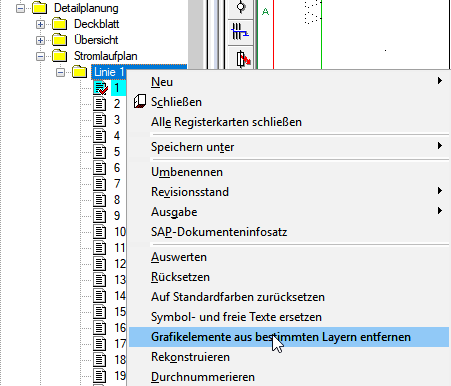

Aufgerufen wird die Funktion, indem Sie mit der rechten Maustaste auf einen Ordner, Unterordner oder eine Zeichnung klicken. Im Kontextmenü wählen Sie dann die Funktion Grafikelemente aus bestimmten Layern entfernen.

Im Dialog Grafikelemente aus bestimmten Layern entfernen werden dann alle Layer mit ihrem Namen und ihren Eigenschaften angezeigt. Alle Layer, außer dem Standard-Layer können nun über die Checkbox in der Spalte Löschen ausgewählt werden.

Die folgenden ELCAD-Grafikelemente werden dann aus den ausgewählten Layern der ausgewählten Zeichnungen entfernt:

·            Texte

·            Linien

·            Rechtecke

·            Kreise

·            Bemaßungen

·            Variable Gruppen

·            Grafikdateien (Images)

Wird in dem Dialog kein Layer zum Löschen ausgewählt, erhalten Sie eine Hinweismeldung.
