1.5.1           Conversión de los bornes existentes en bornes de varios niveles

En ELCAD/AUCOPLAN 2018, se ofrece una nueva función importante en el Diseño de borneros. Si se da cuenta que el espacio disponible para el bornero en el armario no es suficiente, ahora podrá convertir fácilmente los bornes de un bornero en otro tipo de bornes, por ejemplo en bornes de varios niveles (pisos).

1.      En el Diseño de borneros, marque los bornes que desee convertir a, por ejemplo, bornes de varios niveles. A continuación pulse el botón derecho del ratón sobre ellos.

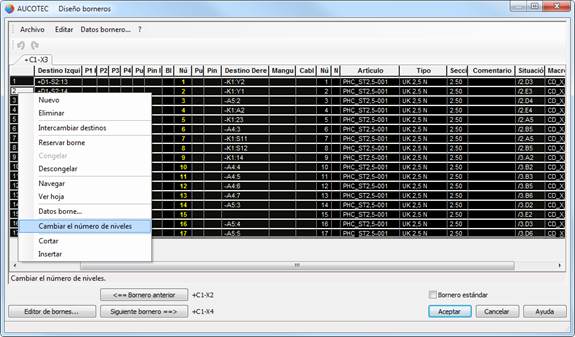

2.      En el siguiente menú contextual, seleccione la opción Cambiar el número de niveles.

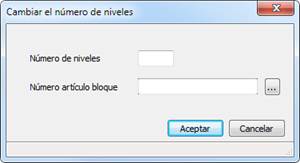

3.      A continuación, defina la cantidad de niveles en la siguiente ventana Cambiar el número de niveles.

4.      También podrá entrar el número de artículo de los nuevos bornes o seleccionarlo desde la base de datos mediante el botón [...].

5.      Confirme su selección pulsando el botón Aceptar para aplicar los cambios.

Al entrar un nuevo número de artículo, un ajuste entre la base de datos y el Diseño de borneros se realizará automáticamente para adoptar otros datos, tales como el tipo y la sección.

Si la cantidad de bornes marcados no es divisible por la cantidad de nuevos bornes sin que sobren, por ejemplo, en caso de necesitar convertir siete bornes individuales (de un nivel) en bornes de dos niveles (pisos), se creará el siguiente número más alto de bornes de varios niveles y algunos bornes quedarán vacíos. A los bornes vacíos se les asignará automáticamente la designación Borne.

Mediante la misma función, también es posible reconvertir bornes con una cantidad de niveles a una cantidad inferior de niveles o bornes simples de un solo nivel.
