1.5.1                   Umwandeln bestehender Klemmen in Mehrstockklemmen

Mit ELCAD/AUCOPLAN 2018 wird im Terminal Block Designer eine wichtige neue Funktion angeboten. Sie können nun die Klemmen einer Klemmleisten sehr einfach auf andere Klemmentypen (z. B. Mehrstockklemmen) umstellen, wenn Sie feststellen, dass der verfügbare Platz nicht ausreicht.

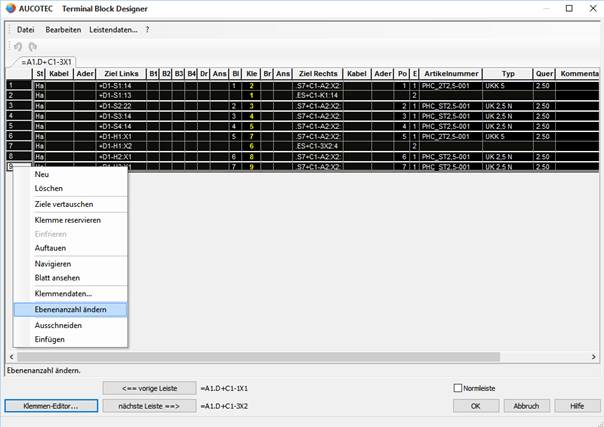

1.      Markieren Sie dazu im Terminal Block Designer die Klemmen, die Sie z. B. in Mehrstockklemmen umwandeln möchten. Klicken Sie dann mit der rechten Maustaste darauf.

2.      Wählen Sie im nun folgenden Dialog den Menüpunkt Ebenenanzahl ändern aus.

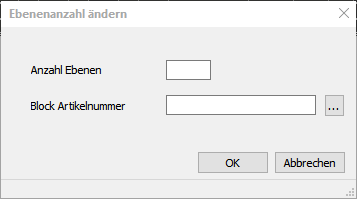

3.      Legen Sie dann im nächsten Dialog Ebenenanzahl ändern die Anzahl der Ebenen fest.

4.      Danach können Sie die Artikelnummer der neuen Klemmen eintragen oder mit der Schaltfläche […] aus den Gerätestammdaten auswählen.

5.      Bestätigen Sie Ihre Auswahl mit OK, um die Änderungen zu übernehmen.

Durch die Angabe der neuen Artikelnummer erfolgt ein Abgleich zwischen der Gerätestammdatenbank und dem Terminal Block Designer, durch den weitere Daten, wie z. B. Typ oder Querschnitt automatisch übernommen werden.

Wenn sich die Anzahl der markierten Klemmen nicht glatt durch die Anzahl neuer Klemmen teilen lässt, wenn Sie z. B. sieben einfache Klemmen in Zweistockklemmen wandeln möchten, dann wird die nächstgrößere Anzahl Mehrstockklemmen angelegt, wobei dann einige Klemmen leer bleiben. Leere Klemmen erhalten automatisch die Klemmenbezeichnung Klemme.

Mit der gleichen Funktion ist es natürlich auch möglich, Mehrstockklemmen gegen Klemmen mit weniger Ebenen oder einfache Reihenklemmen zurück zu tauschen.
