2               Erzeugung einer Ursache & Wirkung-Tabelle

In Engineering Base können die verschiedenen Kausalitäten in einer U&W-Tabelle abgebildet werden. Zur Erzeugung sind folgende Schritte durchzuführen:

·            Definition der Symbole für Kausalbeziehung und Voting.

·            Definition der Kausalitäten in einem Ursache & Wirkung-Arbeitsblatt.

·            Erzeugung und Ausgabe der Ursache & Wirkung-Tabelle über Excel.

Wie Sie die Symbole für Kausalbeziehungen und Voting definieren

1.      Wählen Sie das Projekt und klicken Sie im Kontextmenü auf Eigenschaften.

2.      Erweitern Sie im Dialog Eigenschaften den Ordner Engineering und erweitern Sie dann den Ordner Prozeduren.

3.      Klicken Sie auf Ursache & Wirkung.

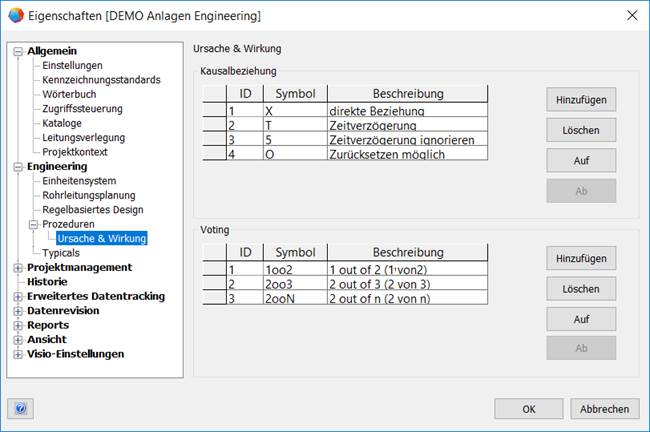

Der Dialog Ursache & Wirkung wird geöffnet.

4.      Definieren Sie unter Kausalbeziehung die Symbole für die benötigten Kausalbeziehungen.

5.      Definieren Sie unter Voting die Symbole für die unterschiedlichen Votings.

6.      Klicken Sie OK, um die Eingaben zu speichern.

Bedeutung der Spalten

ID

Für die ID kann ein Wert von 1 - 50 gewählt werden. Entweder geben Sie die ID direkt ein oder Sie wählen Sie den Wert über die Schaltfläche  aus.

Symbol

Tragen Sie ein Symbol für die Kausalbeziehung oder das Voting ein, das in der U&W-Tabelle verwendet werden soll.

Beschreibung

Tragen Sie eine Beschreibung für das definierte Symbol ein.



Bedeutung der Schaltflächen

Hinzufügen

Über diese Schaltfläche wird eine neue Zeile für die Definition der Kausalbeziehungen oder des Votings erzeugt. Als ID wird die kleinste freie ID automatisch eingefügt.

Löschen

Die markierte Zeile im Bereich Kausalbeziehung oder Voting wird gelöscht.

Auf / Ab

Die markierte Zeile im Bereich Kausalbeziehung oder Voting wird in der angezeigten Liste nach Oben oder nach Unten verschoben. Diese Aktionen haben keinen Einfluss auf die ID.

Wie Sie eine Ursache & Wirkung-Tabelle erzeugen

1.      Markieren Sie einen Prozess und wählen Sie im Kontextmenü Prozeduren.

2.      Wählen Sie eine Arbeitsblattvorlage aus der Liste der verfügbaren U&W-Vorlagen aus.

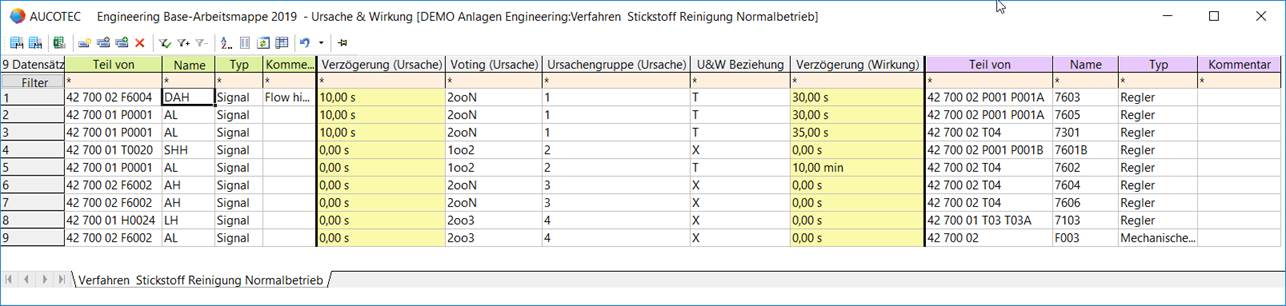

3.      Füllen Sie die Tabelle. Weisen Sie den Ursache-Objekten (grüne Spaltenüberschrift) die gewünschten Symbole für Kausalbeziehung und Voting zu (hellgraue Spaltenüberschrift). Legen Sie die Wirkung-Objekte (lila Spaltenüberschrift) fest.

4.      Speichern Sie das Arbeitsblatt über Excel. Klicken Sie dazu auf  in der Symbolleiste.

5.      Wählen Sie im Dialog Ursache & Wirkung-Editor die gewünschte Vorlage und den Speicherort aus.

Als Speicherort wird der temporäre Ordner von Engineering Base angeboten C:\ProgramData\Aucotec\Engineering Base\Tmp\XXX.

Der vorgeschlagene Name der erzeugten U&W-Tabelle setzt sich wie folgt zusammen: Projektname_Prozessname (Prozess für den das U&W-Arbeitsblatt erzeugt wurde incl. Namen der übergeordneten Prozesse).

Klicken Sie auf  um den Speicherort in einem Auswahldialog festzulegen. Zur Wahl stehen:

·            Der Ordner Prozesse

·            Der Ordner Dokumente

·            Das Dateisystem.

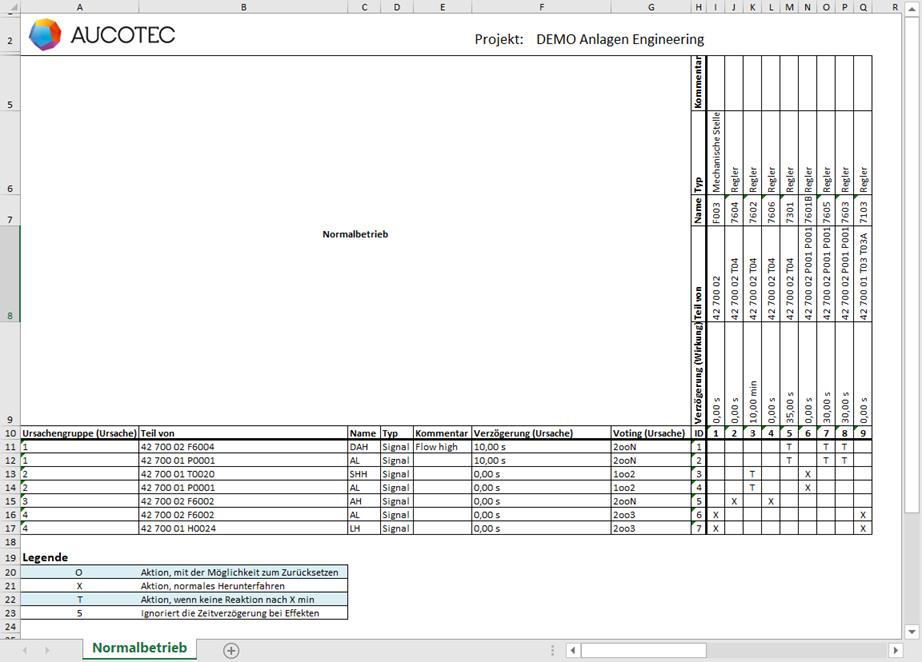

6.      Klicken Sie OK, um die U&W-Tabelle zu erzeugen und zu speichern.
