3.4           Sheet

XML-Tag

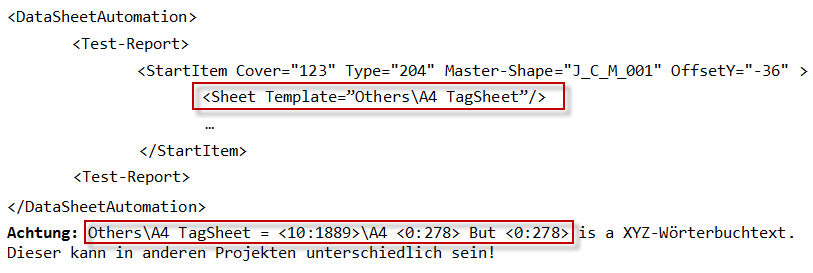

<Sheet>

Beschreibung

Legt die Blattvorlage mit der Nummerierung fest.

Über Parameter des Attributs Drawing kann festgelegt werden, in welcher Struktur das Blatt abgelegt werden soll.

Übergeordneter Tag erforderlich

StartItem



Attribute, die verwendet werden können

·            Template

·            Drawing

·            Name



Beispiele

Beispiele für die Verwendung von unterschiedlichen Parametern beim Attribut Drawing

Für die Messstelle P01.MT.L003 soll ein Stellenblatt erzeugt werden.

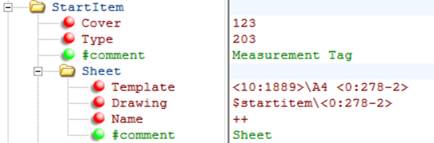

·            $startitem\

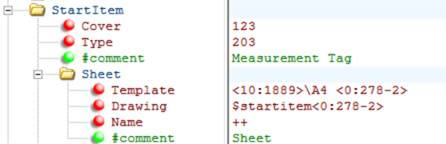

·            $startitem

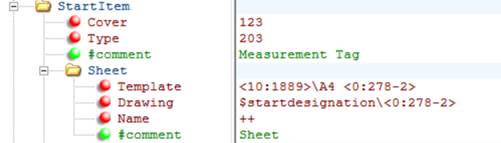

·            $startdesignation\

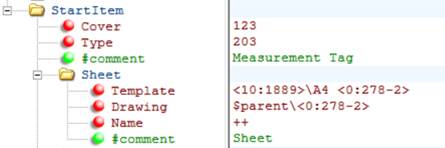

·            $parent\

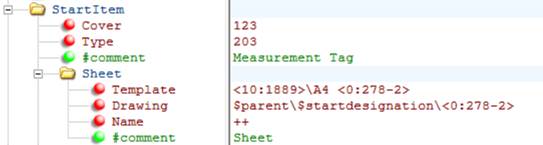

·            $parent\$startdesignation\

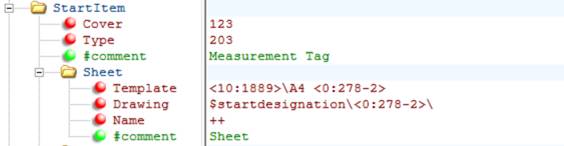

·            Erzeugung eines Ordners Stellenblatt
