2               Export von PDF-Dateien

Wie Sie aus Datenblättern ein ausfüllbares PDF erstellen

1.      Wählen Sie im Engineering Base Explorer das Projekt oder einen Ordner, eine Zeichnungen oder Blätter. Eine Mehrfachselektion ist möglich

2.      Klicken Sie im Kontextmenü Assistent auswählen, wählen Sie den Assistenten Smart Datasheet und klicken Sie auf Start.

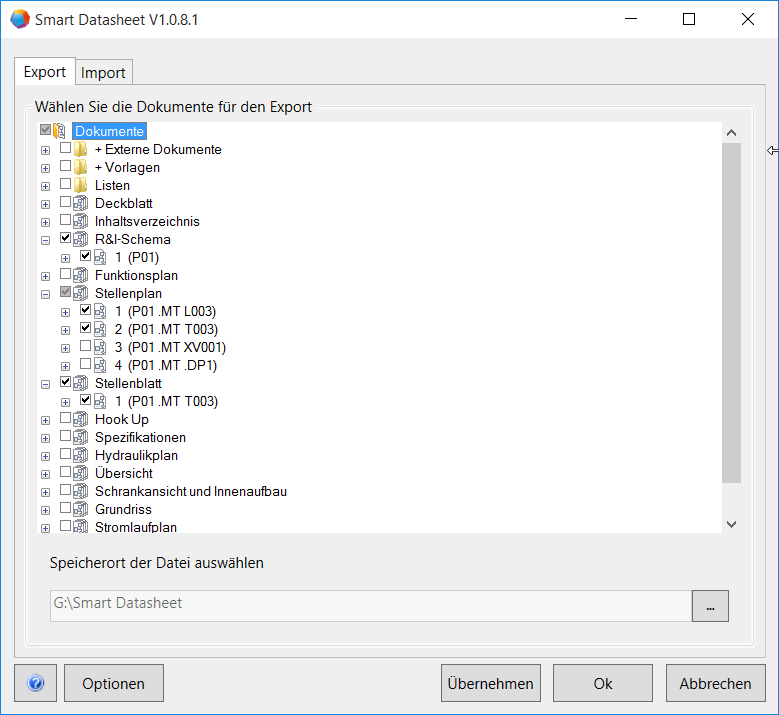

Der Assistent wird gestartet und der Dialog Smart Datasheet wird geöffnet.

Alle Objekte im Ordner Dokumente werden zur Auswahl angeboten.

Wurde eine Zeichnung oder ein Blatt beim Start des Assistenten ausgewählt, werden alle Blätter der Zeichnung oder die direkt markierten Blätter im Dialog markiert.

Wenn Sie die Markierung vor dem Ordner Dokumente entfernen, werden bei allen Dokumenten die Markierungen entfernt.

3.      Wählen Sie den Reiter Export.

4.      Wählen Sie die Dokumente aus, die als PDF ausgegeben werden sollen.

5.      Legen Sie unter Speicherort der Datei auswählen das Verzeichnis fest, in das die Exportdatei geschrieben werden soll. Ein Klick auf die Schaltfläche  öffnet den Dialog Ordner suchen.

Bestätigen Sie die Auswahl des Verzeichnisses mit OK.

Der Pfad wird gespeichert und beim erneuten Aufruf des Assistenten als Vorbelegung angezeigt.

6.      Klicken Sie die Schaltfläche Optionen, um die Optionen für den Export festzulegen.

7.      Klicken Sie Ok, um den Export zu starten.

Eine Meldung, dass der Export erfolgreich durchgeführt wurde, wird angezeigt.
