1.3.4                   Optionen

In den Optionen wird festgelegt, wie das definierte Schutzmaterial im Projekt dargestellt wird.

Folgende Optionen sind möglich:

·            Schutzmaterial unter Verwendungsstellen gliedern

Das Schutzmaterial wird direkt unterhalb der Verwendungsstelle dargestellt. Die Schutzmaterialbezeichnung wird aus dem Katalog übernommen. Wird diese Option nicht gewählt, so wird das Schutzmaterial unter dem Leitungsstrang platziert und mit dem Segment verknüpft. Der Link zum Schutzmaterial unter dem Sement zeigt den Namen des Schutzmaterials an.

·            Schutzmaterialbezeichnung automatisch generieren.

Die Schutzmaterialbezeichnung wird aus den Bezeichnungen des Start- und Endpunkts des Segments zusammengesetzt. Bspw. Startpunkt Steckverbinder P11-01, Endpunkt Verzweigungspunkt ergibt die Bezeichnung P11-01-Verzweigungs­punkt.

Beispiel

Dem Segment zwischen Steckverbinder P11-01 und einem Verzweigungspunkt wird mit dem Assistenten Schutzmaterial zugewiesen.

Darstellung im Projekt

Ein Wellrohr (NW10) wird dem Segment S1 (zwischen P11-01 und Verzweigungspunkt) als Schutzmaterial zugewiesen.

·            Keine Option wird gewählt

Das Schutzmaterial wird unter dem Leitungsstrang aufgeführt (2), am Segment S1 wird es entsprechend angezeigt (1).

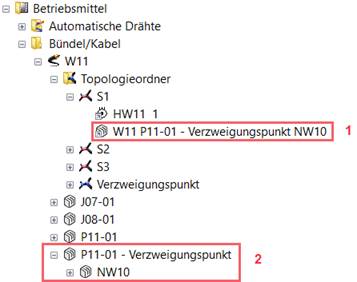

·            Mit Option Schutzmaterial unter Verwendungsstellen gliedern

Es wird eine Verwendungsstelle P11-01 –Verzweigungspunkt generiert, darunter ist das Schutzmaterial mit seiner Katalogbezeichnung abgelegt (2). Am Segment S1 wird das Schutzmaterial entsprechend angezeigt (1).

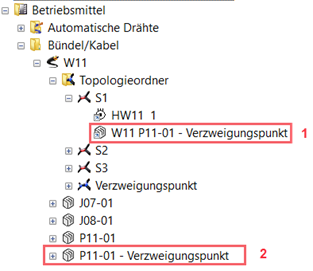

·            Mit Option Schutzmaterialbezeichnung automatisch generieren

Das Schutzmaterial wird mit seiner Bezeichnung P11-01-Verzweigungspunkt angezeigt (2). Am Segment S1 wird das Schutzmaterial entsprechend angezeigt (1).

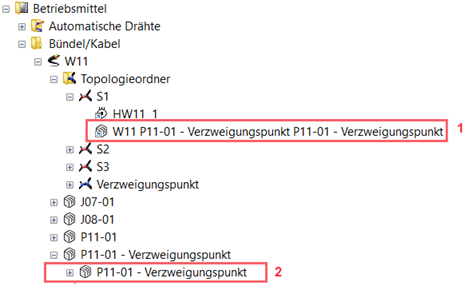

·            Mit den Optionen Schutzmaterial unter Verwendungsstellen gliedern und Schutzmaterialbezeichnung automatisch generieren

Das Schutzmaterial wird unterhalb der Verwendungsstelle (P11-01-Verzweigungspunkt) mit der gleichen Bezeichnung wie die Verwendungsstelle angezeigt (2). Am Segment S1 wird das Schutzmaterial entsprechend angezeigt (1).
