1.2           Schutzmaterial zuweisen

1.      Öffnen Sie das gewünschte Blatt in Visio.

2.      Markieren Sie ein oder mehrere Segmente in der Grafik.

3.      Wählen Sie im Kontextmenü Schutzmaterialassistent oder wählen Sie diesen im Assistentenauswahldialog.

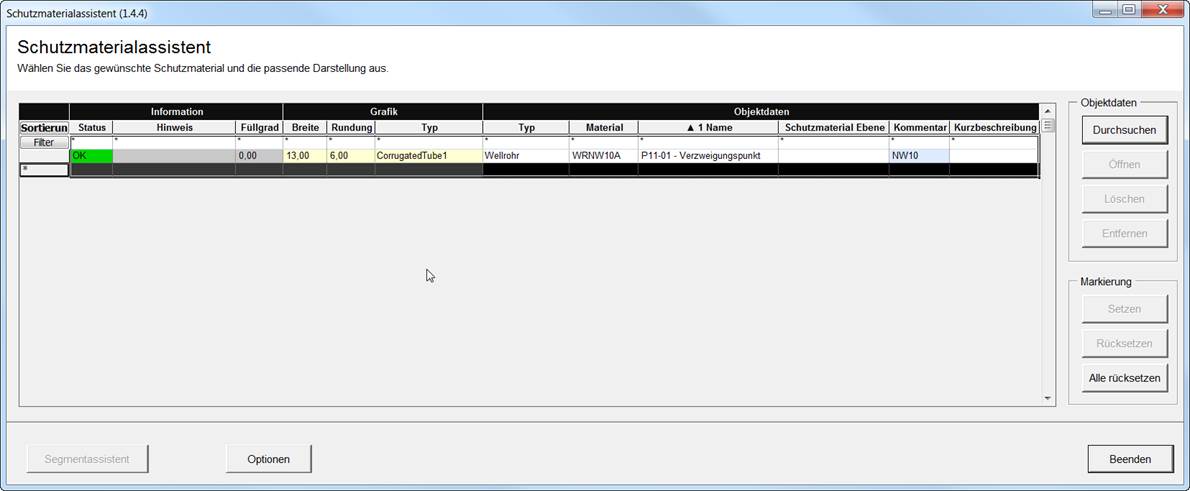

Der Schutzmaterialassistent wird geöffnet.

4.      Klicken Sie Durchsuchen, um das gewünschte Schutzmaterial aus dem Katalog auszuwählen.

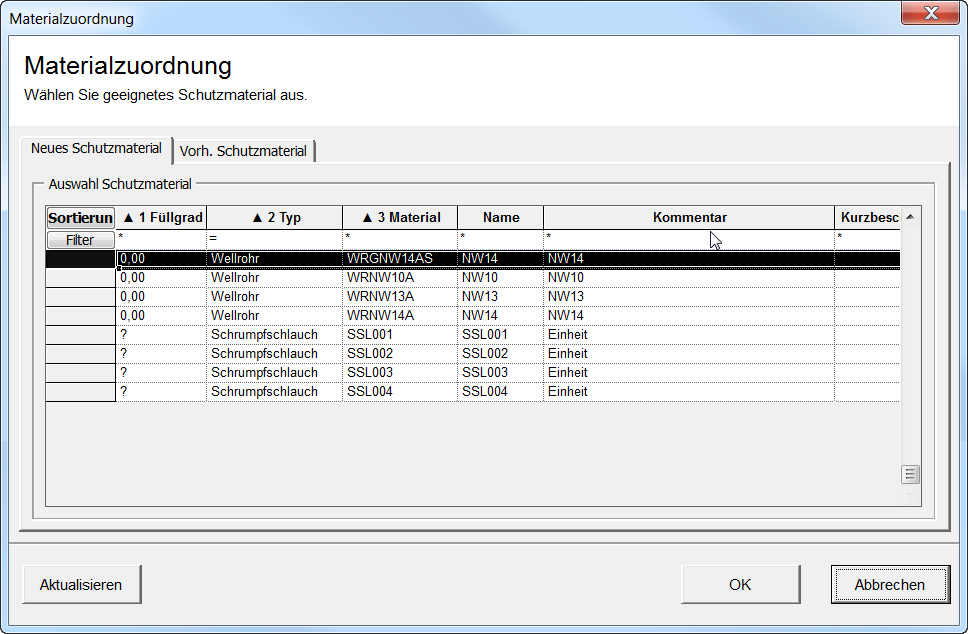

Der Dialog Materialzuordnung wird geöffnet.

5.      Wählen Sie das gewünschte Schutzmaterial aus und bestätigen Sie die Auswahl mit OK.

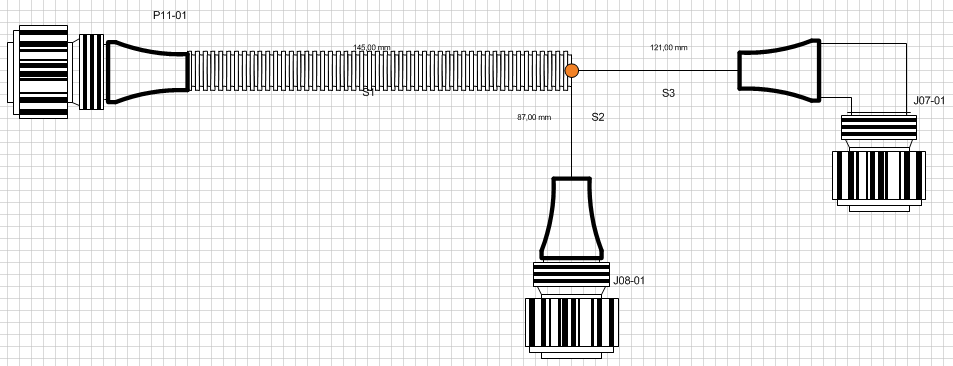

Das gewählte Schutzmaterial wird im Schutzmaterialassistent und in der Grafik mit der vordefinierten Linie angezeigt und im Ordner Betriebsmittel als Objekt, in Abhängigkeit von der gewählten Option, gespeichert.
