2.3.3                   Kanalstruktur

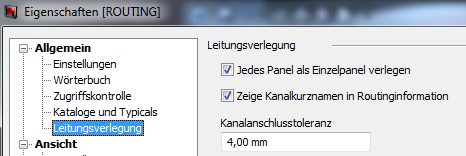

Um ein in sich geschlossenes Kanalsystem zu erstellen, müssen die einzelnen Kanalstücke graphisch so angeordnet werden, dass die Übergangsstellen aneinander stoßen. Eine Toleranz ist zulässig. In den Projekteinstellungen kann der maximal zulässige Wert (Default 4 mm) konfiguriert werden. Der Maßstab geht bei der Definition des Maximalabstands ein, d.h. bei einem Maßstab 1:10 und 4 mm Toleranz ist der Maximalabstand 40 mm.

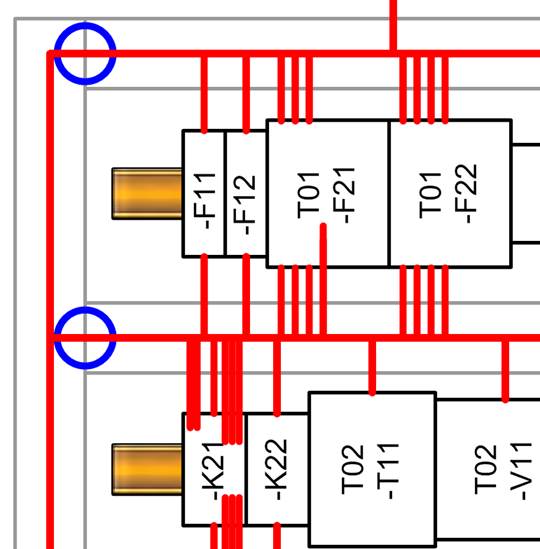

Zur Kontrolle werden nach dem Routen alle erkannten Übergabe/Anschlusspunkte der Kabelkanäle mit einem blauen Kreis im Layout am Kabelkanal gekennzeichnet.

In einzelnen Kabelkanälen kann nicht geroutet werden, es muss immer ein Kabelkanalgerüst vorhanden sein.
