2.2           Projektstruktur

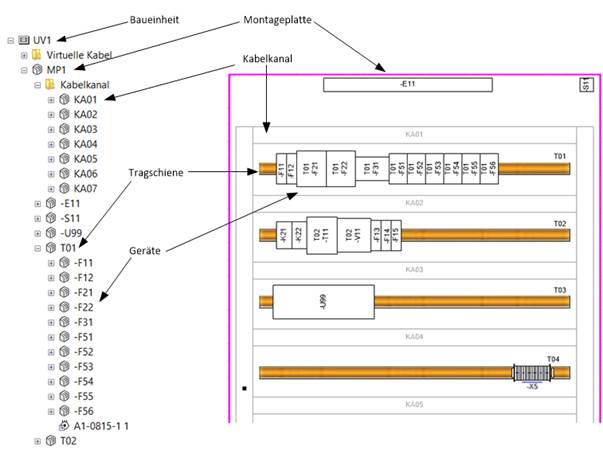

Innerhalb des Projektes müssen die im Stromlaufplan dargestellten Geräte und Klemmen einer bestimmten Struktur im Tree folgen.

·            Als oberste Ebene der Betriebsmittelstruktur muss ein Objekt vom Typ Allgemeine Baueinheit definiert sein. Ein durchgehendes Routing ist nur innerhalb der Struktur einer Baueinheit möglich.

·            Der Baueinheit müssen Objekte vom Typ Montageplatte untergeordnet sein. Alle Geräte und Klemmen sowie die Kabelkanäle, die physisch auf der Montageplatte angeordnet sind, müssen der Montageplatte im Modell (Tree) untergeordnet sein. Ein unmittelbares Routing erfolgt nur innerhalb einer Montageplatte. Soll ein Routing zwischen verschiedenen Montageplatten erfolgen, so sind spezielle Übergänge zu definieren (siehe Kapitel 2.6, Übergang zwischen Montageplatten).

·            Geräte und Klemmen, die auf Tragschienen angereiht werden, sollten im Tree einem Objekt vom Typ Tragschiene untergeordnet sein.
