2.1           Stromlaufplan

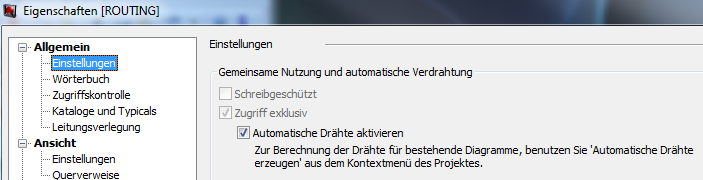

Für das Routing ist ein kompletter Stromlaufplan mit allen Geräten und Klemmen sowie Verbindungen zwischen den Anschlüssen Voraussetzung. Die Verbindungen müssen im Modell als Drähte angelegt sein. Dazu muss die automatische Drahtgenerierung in den Projekteinstellungen aktiviert worden sein oder die Funktion Automatische Drähte erzeugen auf Ebene der Baueinheit vor dem Routing ausgeführt werden.

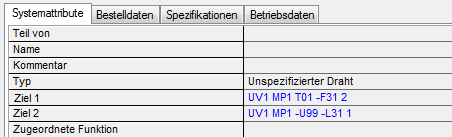

Die Drähte müssen an beiden Enden mit einem Geräteanschluss verbunden sein. Sie können dies bei jedem Draht kontrollieren. Die Eigenschaften Ziel 1 und Ziel 2 müssen mit Werten belegt sein.
