2 Rohrleitungsplanung aktivieren

Beim Einschalten des Addins wird zunächst die aktuelle Konfiguration geladen.

Wie sie die Rohrleitungsplanung für ein Projekt aktivieren

1. Wählen Sie im Engineering Base-Explorer das Projekt und klicken Sie im Kontextmenü auf Eigenschaften.

2. Erweitern Sie den Ordner Engineering und klicken Sie auf Rohrleitungsplanung.

3. Markieren Sie die Option Rohrleitungsplanung aktivieren.

4. Klicken Sie auf die Schaltfläche Konfiguration, um die Vorgaben für die Konfiguration nach Ihren Anforderungen zu bearbeiten.

5. Nehmen Sie die gewünschten Änderungen in der Konfiguration vor und klicken Sie OK, um die Einstellungen zu speichern.

Konfiguration bearbeiten

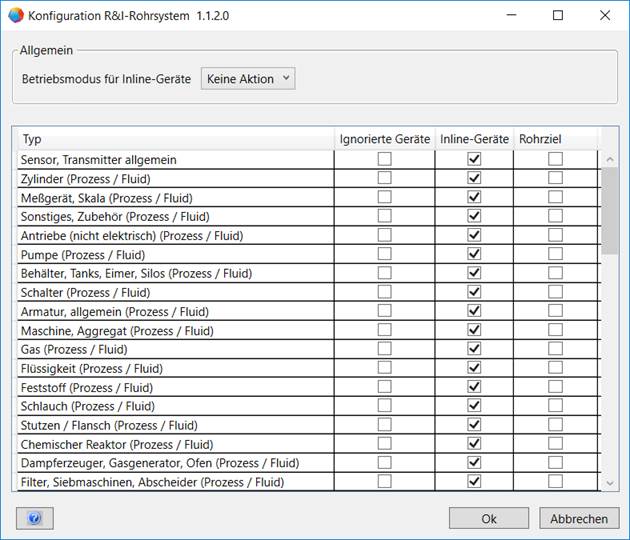

Im Dialog Konfiguration R&I-Rohrsystem können Sie Einstellungen vornehmen, wie die verschiedenen Gerätetypen im Rohrsystem behandelt werden sollen.

Bereich Allgemein

Legen Sie den Betriebsmodus für Inline-Geräte fest, indem Sie im Auswahldialog den gewünschten Modus auswählen. Der Betriebsmodus bedingt, wo die Geräte im Explorer gespeichert werden.

Anhand von 2 Beispielen wird das jeweilige Verhalten verdeutlicht.

Beispiel1: Rohrleitung mit einem Inline-Gerät (Armatur, allgemein):

Beispiel 2: Rohrleitung(bestehend aus 2 Rohrleitungssegmenten) mit einem Inline-Gerät (Armatur, allgemein):

Betriebsmodus für Inline-Geräte	Beschreibung
Keine Aktion	Inline-Geräte werden weder verschoben noch verlinkt. Beispiel 1: Beispiel 2:
Zum Rohr aggregieren	Gefundene Inline-Geräte werden automatisch unter das Rohr oder Segment verschoben sobald diese vorhanden sind. Beispiel 1: Beispiel 2: Vor dem Ausführen dieser Aktion erscheint eine Sicherheitsabfrage.
Zum Rohr assoziieren	Gefundene Inline-Geräte werden mit dem Rohr oder Segment assoziiert sobald diese vorhanden sind. Beispiel 1: Beispiel 2:

Tabelle der Gerätetypen

In der Tabelle der Gerätetypen kann festgelegt werden, wie die verfügbaren Gerätetypen bei der Rohrleitungsplanung behandelt werden sollen.

Markieren Sie dazu das Kästchen in der entsprechenden Spalte. Ein Gerätetyp kann nur zu einer Gerätegruppe zugeordnet werden.

Spalte	Behandlung
Ignorierte Geräte	Geräte dieses Typs werden nicht berücksichtigt.
Inline-Geräte	Geräte dieses Typs gehören zu dem Rohr und sind weder Rohrziele noch Rohrverbinder.
Rohrziele	Geräte dieses Typs werden als Rohrziele behandelt.

Weitere Regeln für die Rohrleitungsplanung können Sie über das Regelbasierte Design festlegen, das über die Projekteigenschaften/Allgemein/Engineering aktiviert und konfiguriert werden kann.
