5.3.2                   Das Leitungsmaterial

In der Tabelle der Leitungsmaterialien werden alle Drähte mit ihren Eigenschaften aufgeführt, die zur Verdrahtung verwendet wurden. Das Material, das am häufigsten verwendet bzw. als Standard für die Klemmleiste definiert wurde, wird oben in der Tabelle aufgeführt. Danach werden alle übrigen Drähte aufgelistet und in der Klemmenzeile auf das Leitungsmaterial verwiesen.

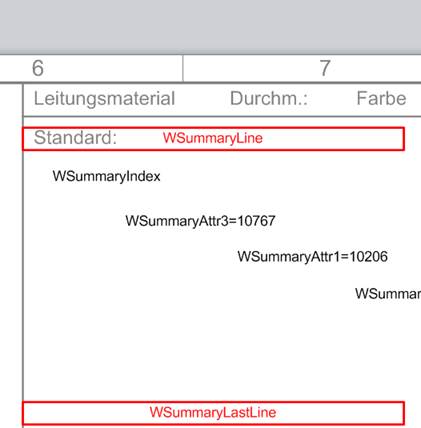

Die linke Abbildung zeigt die Darstellung nach Aufruf des Assistenten, alle Elemente liegen auf der gleichen Y-Koordinate. Im rechten Bild ist der Zeilenanfang, das Ende und die Attribute versetzt angeordnet, um zu zeigen, welche Informationen sich in der einzelnen Zeile befinden. Begrenzt wird diese Tabelle durch die WSummaryLastLine, wird diese Markierung erreicht, erfolgt ein Seitenwechsel.

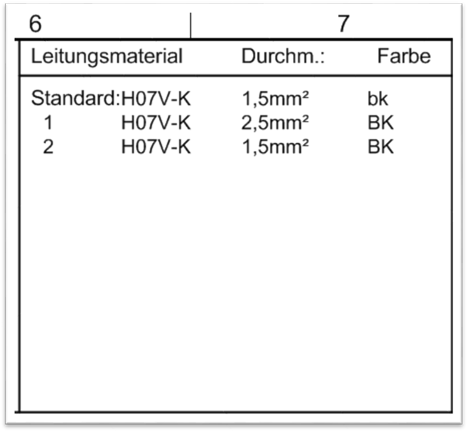

Beispiel: ausgefüllte Tabelle
