Kabeldefinition Vorlage
Beispiel: Kabeldarstellung Standardklemmenplan
5.1 Standardklemmenplan
Der Standardklemmenplan in Engineering Base wird im DIN A3 Querformat erzeugt. Der linke Bereich des Klemmenplans bildet die externe Seite der Klemme ab, der rechte Bereich die interne Seite. Extern können maximal 8 Kabel angeschlossen werden, intern maximal 5, eine Darstellung externer Brücken findet nicht statt.

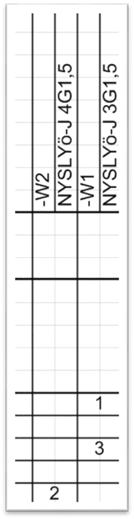

Die Darstellung der Kabel ist in diesem Klemmenplan spalten- und zeilenweise aufgebaut. In dem Bild unten sind die grundsätzlichen Mechanismen zu sehen, rechts das fertige Ergebnis im Klemmenplan.
|
|
|
|
Kabeldefinition Vorlage |
Beispiel: Kabeldarstellung Standardklemmenplan |

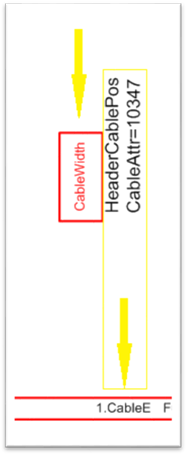

Die rote Box CableWidth zeigt durch ihre Größe an, wie die zwei Attribute dargestellt werden. Die Position links der Attribute gibt an, dass die Kabel von rechts nach links eingetragen werden. Würde die rote Box rechts neben den Textattributen sitzen, würden die Kabel von links nach rechts eingetragen.
Die Kabelattribute (HeaderCablePos und CableAttr=10347) selbst korrespondieren mit den Einträgen 1.CableE und 1.CableI, die einzelnen Adern des Kabels werden so unterhalb des Kabels aufgelistet.
