4.4           Parameter

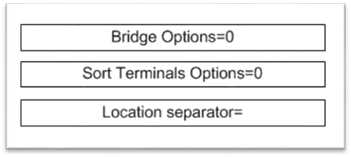

Schwarze Umrandungen markieren einstellbare Werte, auf die der Assistent Klemmenplan später reagiert. Die Position spielt hier nur bei bestimmten Angaben eine Rolle, Änderungen sind durch Doppelklick auf den Eintrag zu realisieren.

Folgende Parameter haben bzgl. ihrer Position einen Einfluss auf die Darstellung im Klemmenplan.

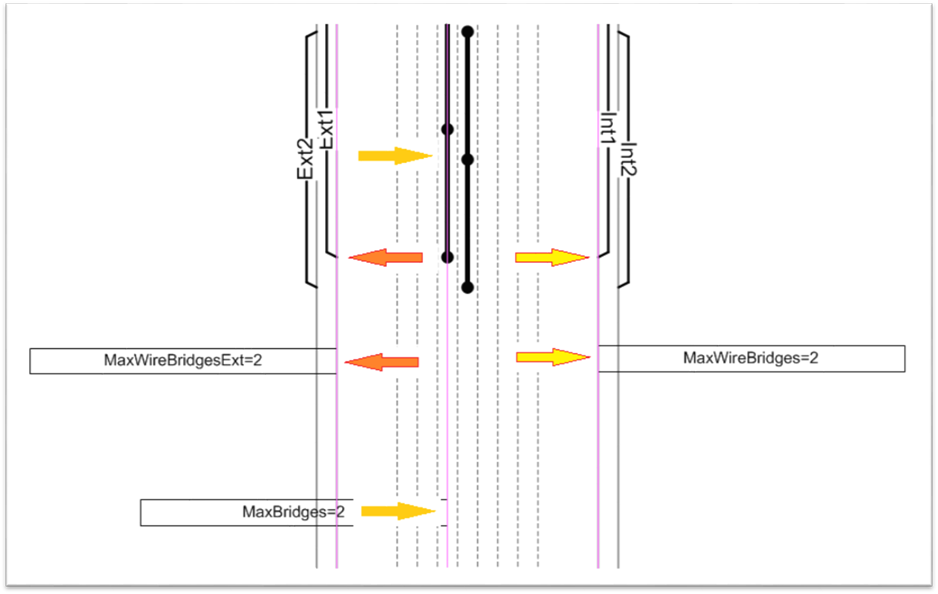

Für die Y-Koordinaten der Parameter MaxBridges, MaxWireBridgesExt und MaxWireBridges ist die Position der Grafik für die Brücken entscheidend, die Grafik der Brücke beeinflusst also die Y-Position des Parameters.

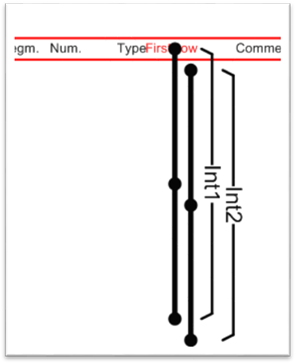

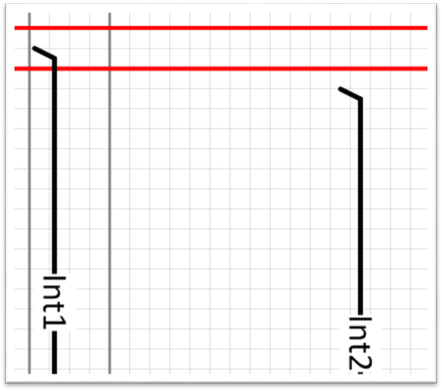

Die hier verwendeten Grafiken für die Brücken können zurzeit nicht verändert werden, die Anzahl wird über die Parameter eingestellt. Die Grafik für die internen und externen Brücken kann nur in X-Richtung geändert werden, der obere Punkt der Brücke muss in der roten Tabelle First Row liegen.

Der Assistent Klemmenplan-Konfiguration korrigiert nach dem Abspeichern Einstellungen bzgl. der Positionen der Brücken und Positionen der Parameter selbstständig. Sollen z.B. mehr als zwei Brücken dargestellt werden, ist nur der Wert des Parameters zu erhöhen, die Grafik wird aus der Anordnung der zwei Brücken abgeleitet.
