4.1 Start des Assistenten

Wie Sie den Assistenten ausführen

1. Wählen Sie im Engineering Base-Explorer die gewünschte Klemmenplanvorlage aus.

2. Wählen Sie im Kontextmenü Assistenten auswählen, wählen Sie den Assistenten Klemmenplan – Vorlage öffnen und klicken Sie Start.

Nach dem Start des Assistenten wird die Vorlage in Visio angezeigt und die Einstellmöglichkeiten (Attribute, Werte, Tabellen) werden sichtbar.

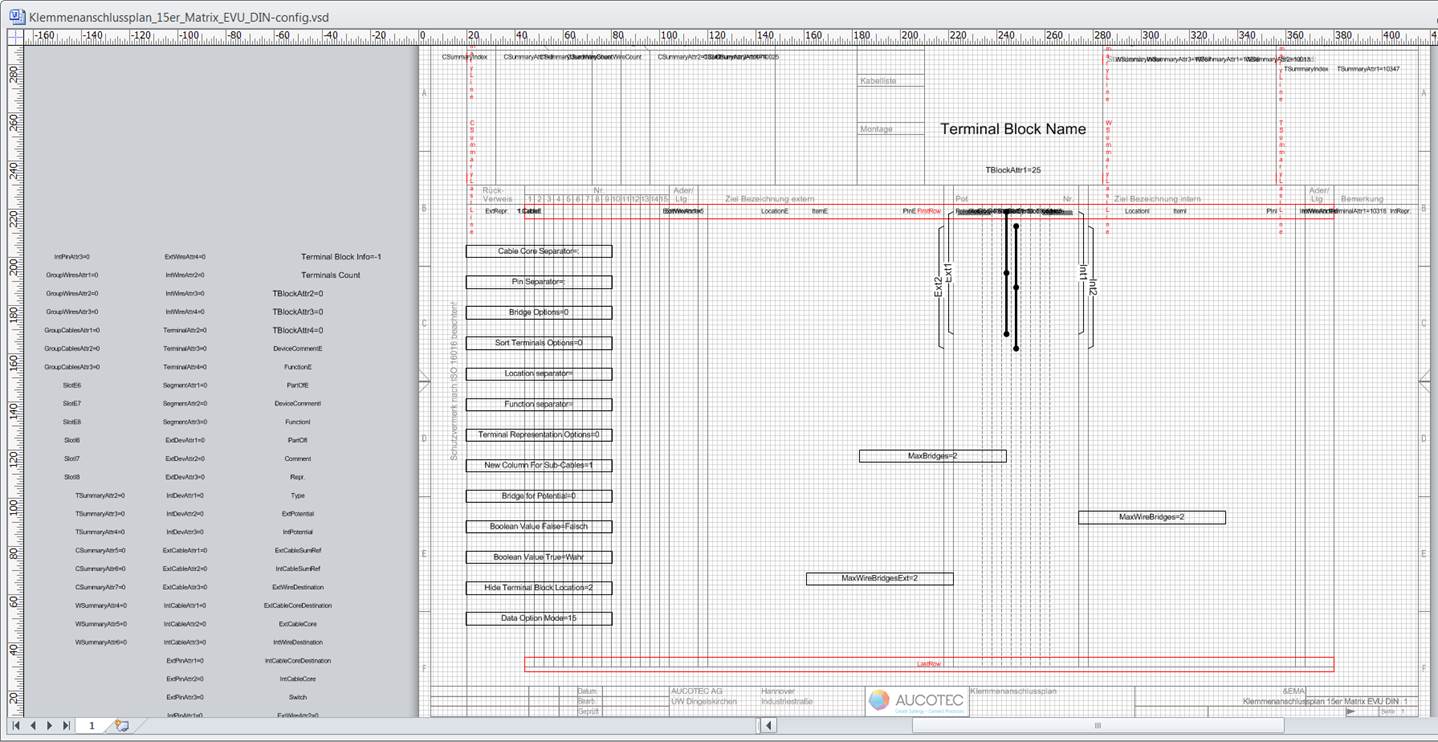

Geöffnete Klemmenplanvorlage

Auf der geöffneten Vorlage sind nun alle einzelnen Elemente zu sehen, die angepasst bzw. verändert werden können. Es gibt verschieden Arten von Attributen, Tabellen und Parametern, die nachfolgend beschrieben werden.

Nur die in der Zeichenfläche platzierten Attribute und Tabellen werden bei der Erstellung des Klemmenplans berücksichtigt. Alle Attribute außerhalb der Zeichenfläche sind nicht aktiv.

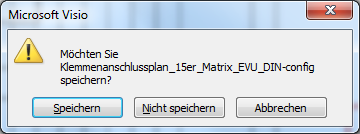

Wurden Änderungen an der Vorlage durchgeführt und erkannt, folgt beim Schließen von Visio folgende Meldung:

Meldung nach Beenden der Bearbeitung

Speichern speichert die gemachten Änderungen in der Vorlage, Nicht speichern verwirft die Änderungen und Abbrechen kehrt zu der Bearbeitung zurück.
