3.1 Start des Assistenten
Wie Sie den Assistenten ausführen
1. Wählen Sie im Engineering Base-Explorer die gewünschte Klemmenplanvorlage aus.
2. Wählen Sie im Kontextmenü Assistenten auswählen, wählen Sie den Assistenten Klemmenplan - Konfiguration und klicken Sie Start.
Nach dem Start des Assistenten wird die Konfiguration im Klemmenplankonfigurationseditor angezeigt.

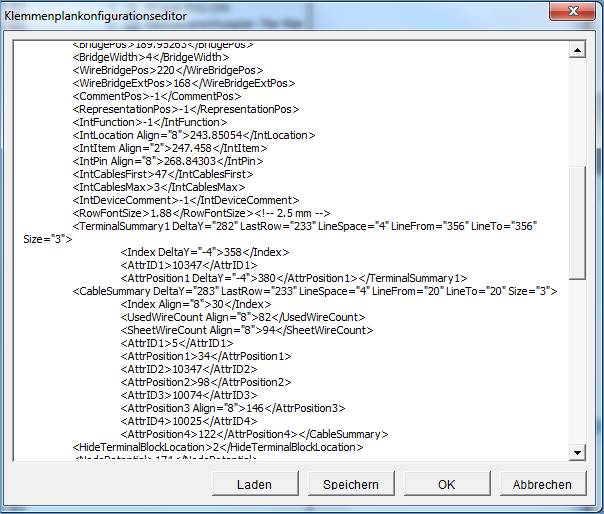

Klemmenplankonfigurationseditor
Mit der Schaltfläche Laden kann eine Konfiguration von einem Speicherort geladen werden, mit Speichern wird die aktuelle Konfiguration in eine XML-Datei gespeichert. Mit OK werden die Einstellungen zurück in die Vorlage geschrieben, Abbrechen bricht den Vorgang ab.
|
|

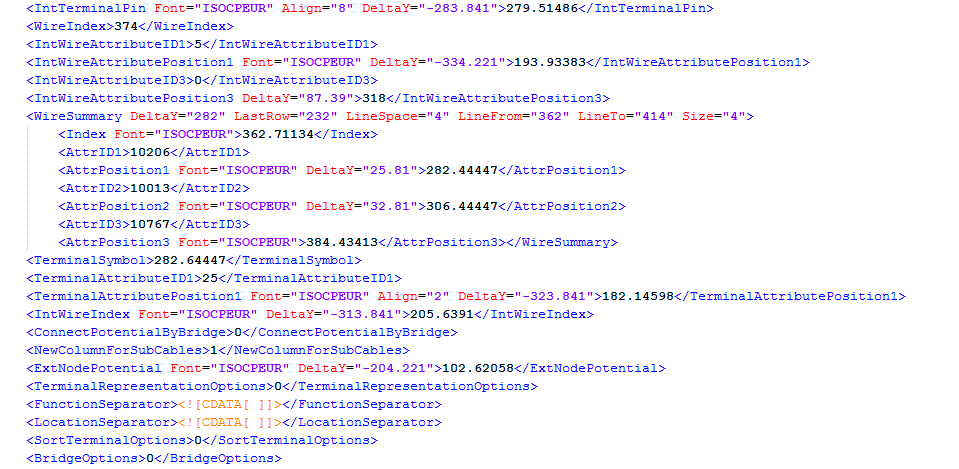

Es empfiehlt sich, für die Bearbeitung den gesamten Inhalt der Konfiguration in einen XML-fähigen Editor zu übertragen (Notepad++ oder ähnliches), dort die Anpassung durchzuführen und dann den gesamten Inhalt in den Klemmenplankonfigurationseditor zurück zu kopieren.
|
Nachdem alle Änderungen ausgeführt wurden, wird mit Ok die Bearbeitung beendet und die Vorlage kann nun verwendet werden.
