4.1 Klemmenplan-Konfiguration

Alle beabsichtigten Veränderungen an einer Klemmenplan-Vorlage oder an einem Klemmenplan können mit Hilfe des Assistenten Klemmenplan Konfiguration durch Editieren der XML- Beschreibung des Plans erreicht werden.

Wie Sie den Assistenten ausführen:

1. Wählen Sie im Engineering Base-Explorer das Objekt.

2. Wählen Sie im Kontextmenü Assistent auswählen.

Der Dialog Assistentenauswahl wird geöffnet.

3. Wählen Sie den Assistenten Klemmenplan Konfiguration und klicken Sie Start.

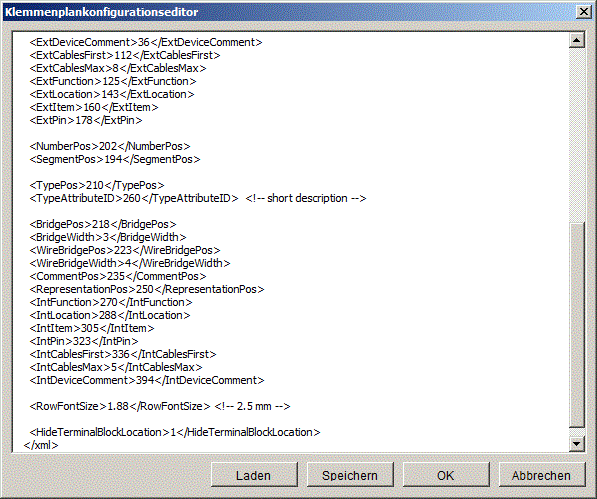

Der Assistent wird gestartet und der Dialog Klemmenplankonfigurationseditor wird geöffnet.

Editieren Sie die XML-Information im Editor, wenn Sie Klemmenplan-Vorlage verändern wollen.

Schaltflächen:

Laden	Ermöglicht den Import einer alternativen Beschreibung der Klemmenplan-Vorlage. Die gewünschte XML-Datei kann ausgewählt werden.
Speichern	Speichert die Klemmenplanvorlage als XML-Datei unter dem gewählten Namen und Verzeichnis.
Ok	Der Konfigurationseditor wird geschlossen und die Daten werden automatisches gesichert
Abbrechen	Beenden des Konfigurationseditors mit Sicherheitsabfrage, ob vorgenommene Änderungen übernommen werden sollen oder nicht.
