Schlüsselkennung R
|
Access via Role - Zugriff über Ziel-Assoziationen (R) oder Quell-Assoziation (Rb).
|
|
Syntax:
R [ b] [ cs ] [ t ] ( [ # ] | [ s] )
( <role> | O )
[ (<depth>) ]
[ : [f |F] <assocflag> ]
[ : <cid> ]
[ : +d | +f <calculation> "<formatstring>" ]
[ " <text> " ];
|
|
b
|
Zugriff auf assoziiertes Objekt über Quell-Assoziation (base).
|
|
t
|
Zugriff auf assoziiertes Objekt über Ziel-Assoziationen mit Einschränkung auf den Typ, <cid> steht hier für den Objekttyp (tid).
|
|
cs
|
Zugriff auf die ‚Geschwister‘ (collect sibling).
|
|
#
|
Gibt die Anzahl der assoziierten Objekte an. Das Navigationsobjekt bleibt erhalten.
|
|
s
|
Sortierung (nach Standardsortierregel von EB).
|
|
role
|
Assoziationsrolle.
|
|
O
|
Auflistung der Elemente einer aktiven Objektgruppe (siehe Objektgruppen GO).
|
|
depth
|
In Verbindung mit cs: Navigation zum Geschwisterobjekt (<0 zum Vorgänger; >0 zum Nachfolger).
|
|
assocflag
|
Relationen, die die angegebenen Relationsflags haben (:f) oder nicht haben (:F).
Definierte Relationsflags:
1 = die Assoziation weist einen Konflikt auf
2 = manuell vergebene Assoziation
32 = die Assoziation ist Readonly
64 = die Assoziation ist negativ (besondere kontextabhängige Bedeutung)
|
|
cid
|
Einschränkung auf Objekte der spezifizierten cid.
|
|
+d
|
Berechnung in Ganzzahlarithmetik (long).
|
|
+f
|
Berechnung in Dezimalzahlarithmetik (double).
|
|
formatstring
|
Ausgabestring mit Formatierungsinformationen
Die möglichen Formatierungen sind im Anhang aufgeführt.
|
|
text
|
Text, der zur Trennung von Mehrfachergebnissen verwendet werden soll.
|
|
Syntax von <calculation>:
( <aid> [ <charpos> ] | # ) [ [ * | + | - | / ] [ p ] <aid> | # ]
|
|
aid
|
Attributs-ID.
|
|
charpos
|
Startindex beim Einlesen von Zahlen aus Textattributen (0-basiert).
|
|
#
|
In Verbindung mit #-Operator die Anzahl der Objekte.
|
|
* + - /
|
Mathematische Operatoren.
|
|

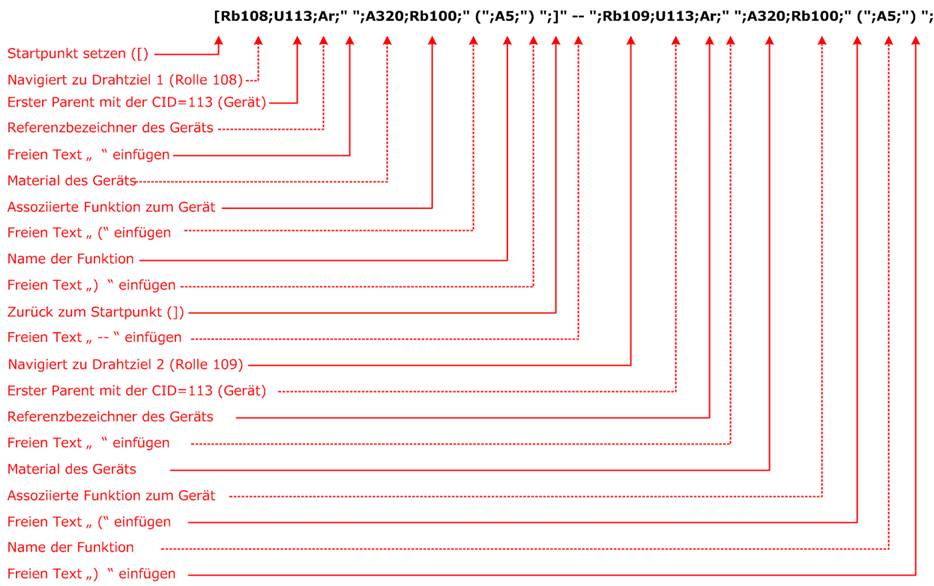

Beispiele für Formeln:
|
|
Formel:
|
Wert des Formelattributes (Zeichenfolge):
|
|
R-3;
|
Navigation zu Kindobjekten (Rolle -3).
|
|
R108;
|
Navigiert vom Pin zum Draht (Rolle 108).
|
|
Rt108:904;
|
Navigiert vom Pin zum Draht (Rolle 108) beschränkt auf PE (TID = 904).
|
|
R100" / ";A5;
|
An einer Funktion: gibt die Namen aller mit der Funktion assoziierten Geräte (Rolle 100), getrennt durch „ / “ an.
|
|
R100:223" / ";Ar;
|
An einer Funktion: gibt die (langen/Full name) Namen aller mit der Funktion assoziierten Kabel (Rolle 100 = alle Geräte mit Einschränkung auf CID=223), getrennt durch „ / “ an.
|
|
R100:223" / ";RM1:2;A5;
|
An einer Funktion: gibt die Namen aller mit der Funktion assoziierten Kabel, getrennt durch „ / “ an. Ist mehr als 1 Kabel mit der Funktion assoziiert, sollen nur 2 Kabel angezeigt werden.
|
|
Rb100;A5;
|
An einem Gerät: gibt den Namen der assoziierten Funktion an.
|
|
Rb100;A5;"(";A25;")";
|
An einem Gerät: Funktionsname und Kommentar der zugeordneten Funktion.
|
|
R-3" / ";A5;
|
Listet alle aggregierten Objekte (Kindobjekte), getrennt mit „ / “ auf.
Ergebnis der Formel: A1 / A2 / A3
|
