5.1.4.1 Konfigurationselemente
Im Einzelnen verwaltet der Assistent folgende ReportSections und interne Attribute:
|
Verfügbare ReportSections |
Beschreibung |
|
Project |
Kopfdaten |
|
MeasurementCircuit |
Berechnungsergebnisse |
|
ActiveDevice |
Daten der Quellen |
|
PassiveDevice |
Daten der Senken |
|
Cable |
Daten der Kabel |
|
ReportSection |
Internal AID |
Beschreibung |
|
Project |
1 |
Report-Titel aus dem Startdialog |
|
Project |
2 |
Report-Kommentar aus dem Startdialog |
|
ActiveDevice |
1 |
Zählnummer |
|
PassiveDevice |
1 |
Zählnummer |
|
Cable |
1 |
Zählnummer |
|
Cable |
2 |
Maximale Länge [m] |
|
Cable |
3 |
Cc [nF] |
|
Cable |
4 |
Lc [mH] |
|
Cable |
5 |
Länge [m] |
|
MeasurementCircuit |
1 |
Zählnummer |
|
MeasurementCircuit |
2 |
Maximum Co |
|
MeasurementCircuit |
3 |
Maximum 0.5*Co |
|
MeasurementCircuit |
4 |
Berechnungsergebnis: Maximum Co |
|
MeasurementCircuit |
5 |
Berechnungsergebnis: Maximum 0.5*Co |
|
MeasurementCircuit |
6 |
Maximum Lo |
|
MeasurementCircuit |
7 |
Maximum 0.5*Lo |
|
MeasurementCircuit |
8 |
Berechnungsergebnis: Maximum Lo |
|
MeasurementCircuit |
9 |
Berechnungsergebnis: Maximum 0.5*Lo |
|
MeasurementCircuit |
10 |
Berechnungsergebnis: Maximum U |
|
MeasurementCircuit |
11 |
Berechnungsergebnis: Maximum I |
|
MeasurementCircuit |
12 |
Berechnungsergebnis: Maximum P |

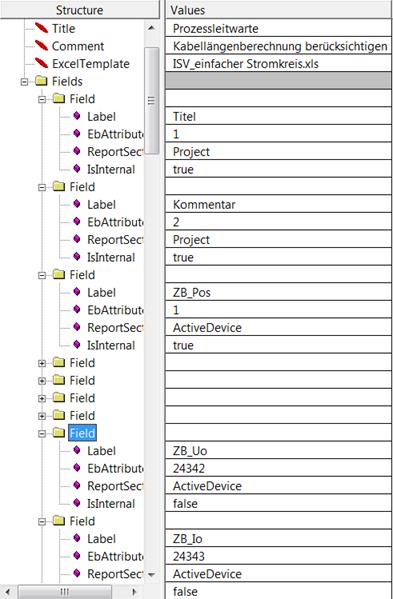

Die im Startdialog erfolgten Eingaben zu Titel, Kommentar und Vorlage werden in der Konfigurationsdatei abgelegt und können in der ReportSection „Project“ den EXCEL-Zellen „Titel“ und „Kommentar“ zugeordnet werden.
