4.1 Start der Berechnung
Wie Sie den Assistenten starten
1. Wählen Sie im Engineering Base-Explorer ein Projekt oder darin enthaltene Objekte.
2. Klicken Sie im Kontextmenü Assistenten auswählen, wählen Sie Ex-i-Berechnungsassistent und klicken danach auf Start.

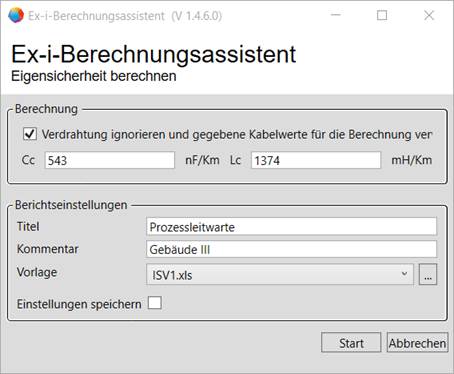

Der Assistent wird gestartet und der Dialog Ex-i-Berechnungsassistent geöffnet.
In diesem Dialog können Sie Einstellungen für die bei der Berechnung erzeugten Reports vornehmen. Nach Aktivierung des Kontrollkästchens Einstellungen speichern sind die aktuellen Eingaben zu Cc, Lc, Titel und Kommentar beim erneuten Start des Assistenten vorbelegt.
|
Dialogelement |
Verwendung |
|
|
Nach Start der Berechnung werden unterhalb des Startpunkts alle Funktionen ermittelt, für die das Ex-i-Attribut Nachweis Eigensicherheit gesetzt ist. Über die alphanumerische Verdrahtung werden die darunter assoziierten Geräte und Kabel ermittelt. |
|
|
Der Assistent sucht nach Ex-i relevanten Funktionen unterhalb des Assistenten-Startpunktes. Wird eine solche Funktion gefunden, werden die Kabel und passiven Geräte nicht anhand der Verdrahtung der aktiven Geräte gefunden, sondern die Geräte einfach anhand der Assoziation zur Funktion ermittelt. Für die Berechnung werden alle zur Funktion assoziierten Geräte auf die entsprechenden Ex-i Attribute untersucht und alle gefundenen Geräte mit entsprechenden Ex-i Attributen fließen in die Berechnung mit ein. Zusätzlich wird für Funktionen und Messkreise eine Gesamtkabellänge über die Kapazitäts- und Induktivitätswerte eines Standardkabels errechnet und an den Funktionen (Max. Kabellänge 1, ..., 5) gespeichert. |
|
Cc |
Kapazitätswert (eines Standardkabels), der bei der Berechnung der Gesamtkabellänge genutzt werden soll. |
|
Lc |
Induktivitätswert (eines Standardkabels), der bei der Berechnung der Gesamtkabellänge genutzt werden soll. |
|
Titel |
Der Titel des erzeugten Reports. Der Text wird im Kopfbereich des zugehörigen Dokuments angezeigt. |
|
Kommentar |
Ein Kommentar zum erzeugten Report. Der Text wird im Kopfbereich des zugehörigen Dokuments angezeigt. |
|
Vorlage |
Die bei der Erzeugung des Reports zu nutzende Vorlage. Wählen Sie die Vorlage nach Klick auf Nach Auswahl einer Vorlage über den Dateiauswahldialog ist diese in der Auswahlliste der verfügbaren Ex-Vorlagen enthalten. |
3. Klicken Sie auf die Schaltfläche Start, um die Berechnung für die ausgewählten Objekte durchzuführen. Ein Klick auf die Schaltfläche Abbrechen beendet den Assistenten.
Verdrahtung ignorieren und gegebene Kabelwerte für die Berechnung verwenden
Verdrahtung ignorieren und gegebene Kabelwerte für die Berechnung verwenden
mit Hilfe eines Dateiauswahldialogs im Dateisystem. Alternativ öffnen Sie über
die Auswahlliste der im Projekt verfügbaren Ex-Vorlagen. Diese befinden sich im Ordner
