1.1           Erweiterter CAD-Import

Voraussetzungen

Die Blattvorlage CAD-Import muss im Projekt unter Vorlagen/Blätter/Favoriten vorhanden sein. Ist dies nicht der Fall, kann diese aus einem neu angelegten Standardprojekt kopiert werden.

Hinweise und Meldungen

Die beim Importvorgang erzeugten Meldungen werden im Hinweise-Ordner des Projekts gespeichert.

Wie Sie den Assistenten ausführen

1.      Wählen Sie im Engineering Base-Explorer den Ordner Dokumente, einen seiner Unterordner oder den Ordner Projekte als Ziel des Imports.

2.      Klicken Sie im Kontextmenü auf Erweiterter CAD–Import.

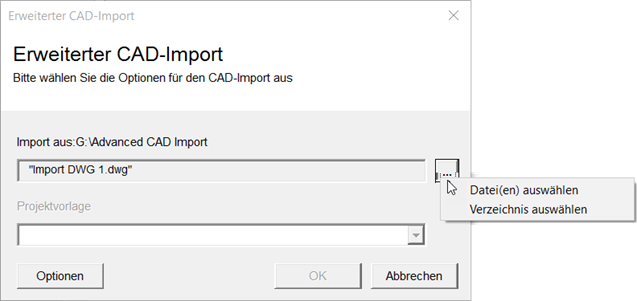

3.      Klicken Sie unter Import aus die Schaltfläche  SelectButton ,um die zu importierende Datei oder das Verzeichnis auszuwählen, aus dem Sie alle Dateien vom Typ DXF oder DWG importieren wollen.

Wenn Sie den Assistenten vom Ordner Projekte aus gestartet haben, kann nur ein Verzeichnis ausgewählt werden.

4.      Wählen Sie eine Projektvorlage. Es werden die Projektvorlagen der Datenbank zur Auswahl angezeigt. Diese Auswahl für Projektvorlagen ist nur aktiv, wenn Sie den Assistenten vom Ordner Projekte aus gestartet haben.

5.      Klicken Sie auf Optionen, um die Standardeinstellungen für den Import zu ändern.

Optionen

Standard-Einstellungen

Allgemein

Die Einstellungen zum CAD-Import werden in den Datenbank-Vorlagen gespeichert.

Grafik

Maßstab 1 = 1, Standardlinienbreite = 0,35 (mm)

Die in der CAD-Zeichnung verwendete Schriftart wird in Visio in "Arial" umgewandelt.

In der importierten Zeichnung entsprechen die Visio Ebenen den Ebenen der CAD-Zeichnung und die Farben entsprechen den Farben der CAD-Zeichnung.

Zeichnungen

Pro CAD-Zeichnung wird ein Blatt mit der Standardblattvorlage CAD-Import angelegt. Dabei wird die im CAD-System eingestellte Zeichnungsgröße verwendet.

Blöcke und Attribute

Die Blöcke der CAD-Zeichnung werden in Visio-Shapes konvertiert. Es werden keine Elemente in der Engineering Base-Datenbank angelegt.

6.      Klicken Sie OK, um den Import zu starten.

Die Zeichnung oder die Zeichnungen des gewählten Verzeichnisses werden in den ausgewählten Engineering Base-Ordner importiert.
