1.1.4 Mapping der Linienarten

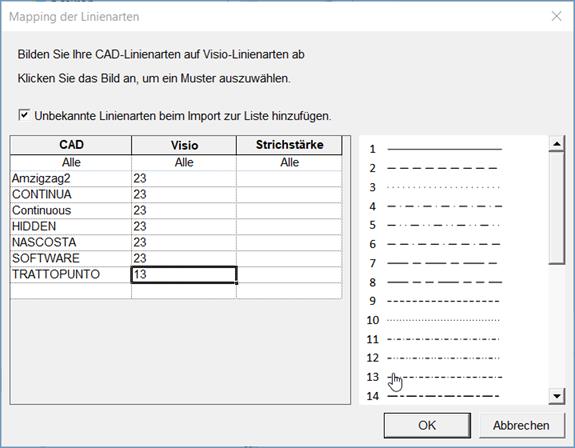

In diesem Dialog können Sie den Linienarten der zu importierenden CAD-Zeichnungen Linienarten in Visio zuzuordnen.
Die verfügbaren Visio-Linienarten werden in einer Auswahlliste angezeigt.
· Unbekannte Linienarten während des Imports zur Liste hinzufügen
Markieren Sie das Auswahlkästchen, damit alle beim Import erkannten Linienarten im Dialog angezeigt werden.
Die Spalten und ihre Bedeutung
|
CAD |
Die eingelesenen Linienarten der CAD- Zeichnungen. |
||||||||||||
|
Visio |
Die Linienart, die in Visio zugewiesen werden soll. 1. Für die Zuordnung der Linienart klicken Sie in die entsprechende Zelle in der Spalte Visio. Die Zelle wird markiert. 2. Klicken Sie auf eine Linienart in Liste der Linienarten. Die Nummer der Linienart wird in die Zelle übernommen. |
||||||||||||
|
Strichstärke |
Die Strichstärke der Visio-Linienart in mm, die in der EB-Zeichnung verwendet werden soll. Wird keine Strichstärke festgelegt, wird die Standardlinienbreite (Optionen/Allgemein/Grafik) verwendet.
|
