1.1.3 Mapping der Schriftarten

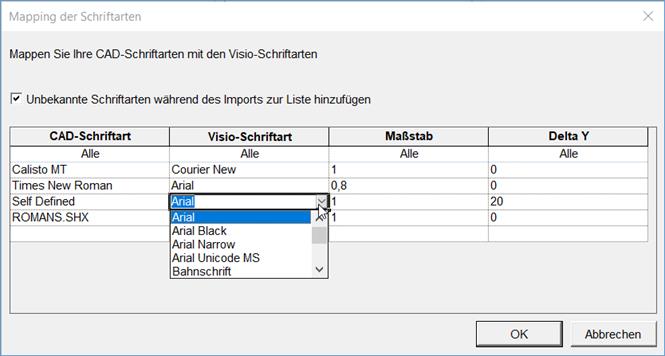

In diesem Dialog können Sie den Schriftarten der zu importierenden CAD-Zeichnungen Standardschriftarten in Visio zuzuordnen.
· Unbekannte Schriftarten während des Imports zur Liste hinzufügen
Markieren Sie das Auswahlkästchen, damit alle beim Import erkannten Schriftarten im Dialog angezeigt werden.
Die Spalten und ihre Bedeutung
|
CAD-Schriftart |
Die eingelesenen Schriftarten der CAD- Zeichnungen. |
|
Visio-Schriftart |
Die Windows Standardschriftart, die in Visio zugewiesen werden soll. Klicken Sie auf die Pfeiltaste und wählen Sie in der Auswahlliste eine Visio-Schriftart aus. |
|
Maßstab |
Beim Maßstab 1 werden die Einstellungen 1:1 übernommen. Ist der Maßstab z.B. 2, ist das Verhältnis 2:1, d.h. in Visio wird die Schrift doppelt so groß angezeigt, ist der Maßstab 0,5 wird die Schriftgröße in Visio halbiert. |
|
Delta Y |
Horizontaler Korrekturfaktor (in mm) für die Positionierung von Texten. |
