4.3.2                   Anschluss mit Querverweis

Großgeräte wie Leistungsschalter oder Schutzgeräte werden mit einer Subdevice-Struktur aufgebaut. Die Anschlussbezeichnungen der Subdevices können gleich benannt sein. Damit die Anschlüsse eindeutig erkannt werden können, müssen am Anschluss-Symbol in das Attribut Unterstrukturkennung die Zwischenebenen bis zum Hauptgerät angegeben werden (entspricht Teil von). Ordner werden nicht berücksichtigt. Die Zwischenebenen werden durch „|“ getrennt.

Damit das Attribut Unterstrukturkennung bei der Ermittlung der Querverweise berücksichtigt wird, muss am Betriebsmittelplan-Symbol die Eigenschaft Zuordnung passiver Anschlüsse markiert sein.

1.      Öffnen Sie das Betriebsmittelplan-Symbol mit Visio.

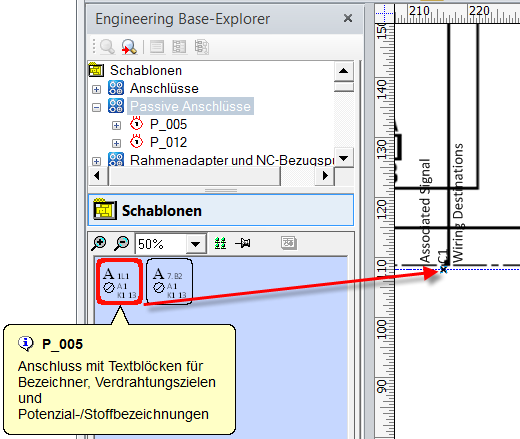

2.      Wählen Sie aus der Schablone Passive Anschlüsse das Symbol P_005 Anschluss mit Textblöcken für Bezeichner, Verdrahtungszielen und Potenzial-/Stoffbezeichnungen und ziehen Sie es auf die gewünschte Stelle.

Der Dialog Neu [Unterstruktur] wird angezeigt.

3.      Tragen Sie im Feld Anschlussbezeichnung die Anschlussbezeichnung des Anschlusses ein.

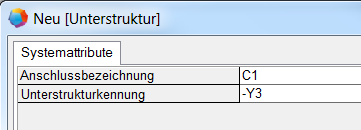

Tragen Sie im Feld Unterstrukturkennung die Zwischenebenen vom Anschluss bis zum Hauptgerät ein. Als Trenner der Ebenen dient „|“ (z.B. B1|K11|M).

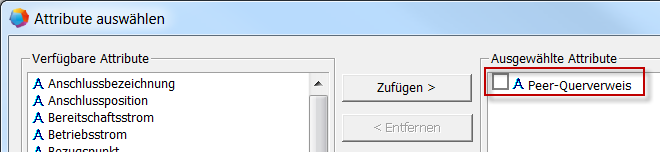

4.      Markieren Sie einen Textblock des Anschlusses und wählen Sie im Kontextmenü Sichtbare Attribute. Wählen Sie das Attribut Peer-Querverweis unter verfügbare Attribute und klicken Sie auf Zufügen.

Für diesen Anschluss wird nun ein Querverweis für den Geräteanschluss dargestellt.

5.      Öffnen Sie den Eigenschaften-Dialog des Betriebsmittelplan-Symbols über EB Zeichnungseinstellungen/Shape-Eigenschaften.

6.      Markieren Sie Zuordnung passiver Anschlüsse und schließen Sie den Dialog mit OK.

7.      Speichern Sie die Änderungen beim Schließen des Shape-Editors.

In der Grafik werden die Änderungen erst nach dem Schließen und erneuten Öffnen des betroffenen Blattes sichtbar.
