1.2           ATEX-Markierung zuordnen

Damit den Bereichen eines Schemaplans, die mit Explosionsrisiken verknüpft sind, ATEX-Markierungen zugewiesen werden können, müssen die Objekte und Verbindungen im Schemaplan markiert werden.

Wie Sie ATEX-Markierungen zuordnen

1.      Öffnen Sie den Schemaplan in Visio.

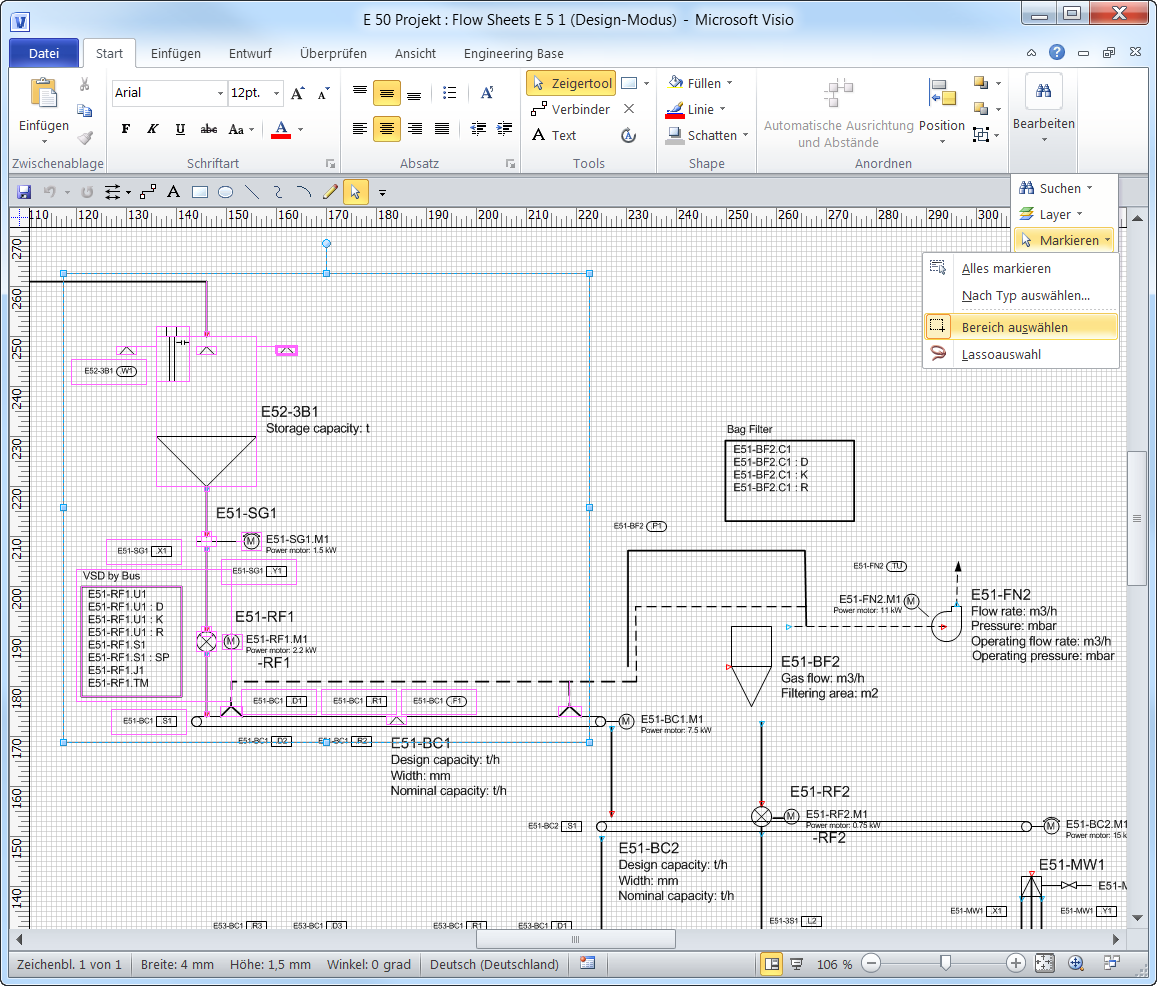

2.      Markieren Sie die Objekte und Verbindungen, denen eine ATEX-Markierung zugeordnet werden soll, mit dem Befehl Bereich auswählen oder „Lassoauswahl (Start/Bearbeiten/Markieren). Mit dieser Markierung wird eine Selektion vorgenommen.

3.      Wählen Sie im Kontextmenü Zuordnen, oder klicken Sie im Kontextmenü Assistenten auswählen, wählen Sie das Modul Zuordnen des Assistenten ATEX-Markierungen und klicken Sie auf Start.

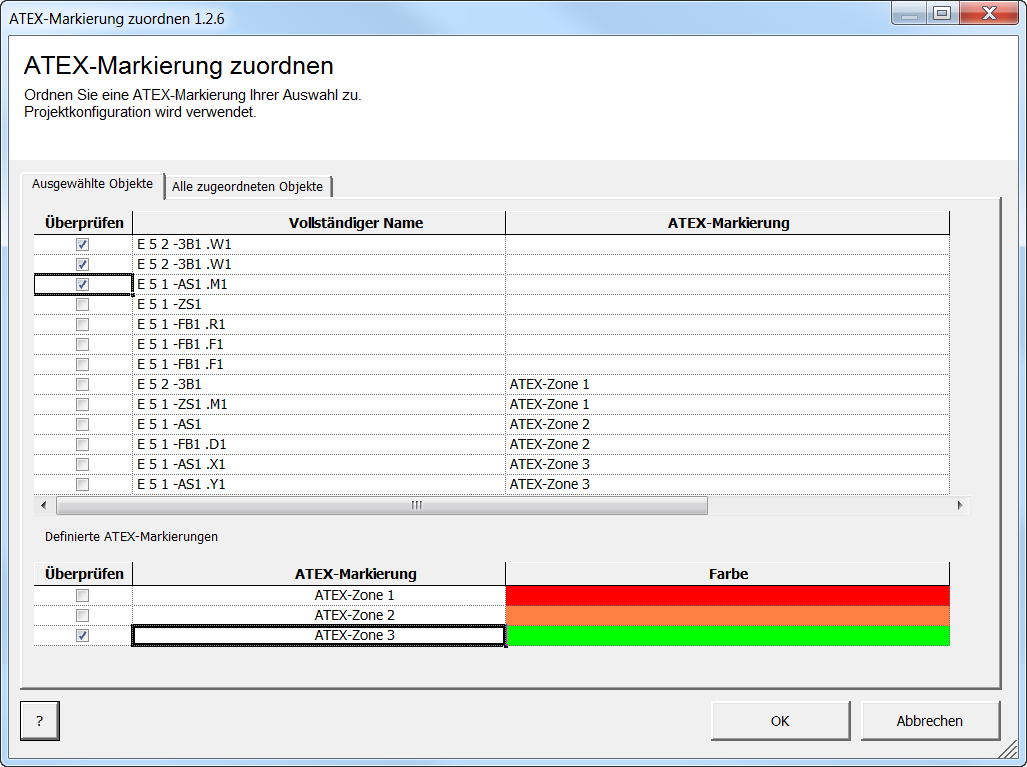

Der Dialog ATEX-Markierungen zuordnen wird geöffnet.

Die zuvor markierten Objekte werden mit ihrem vollständigen Namen im Reiter Ausgewählte Objekte angezeigt. Wurde bereits eine Zuordnung zu einer ATEX-Markierung vorgenommen, wird diese in der Spalte ATEX-Markierung aufgeführt.

4.      Markieren Sie unter Ausgewählte Objekte die Objekte, für die eine Zuweisung zu einer ATEX-Zone vorgenommen werden soll.

5.      Markieren Sie im Bereich Definierte ATEX-Markierungen die Markierung(en), die zugewiesen werden soll(en).

6.      Klicken Sie OK um die Zuweisung zu bestätigen.

Der Dialog ATEX-Markierungen zuordnen wird geschlossen.

Zugeordnete ATEX-Markierungen entfernen

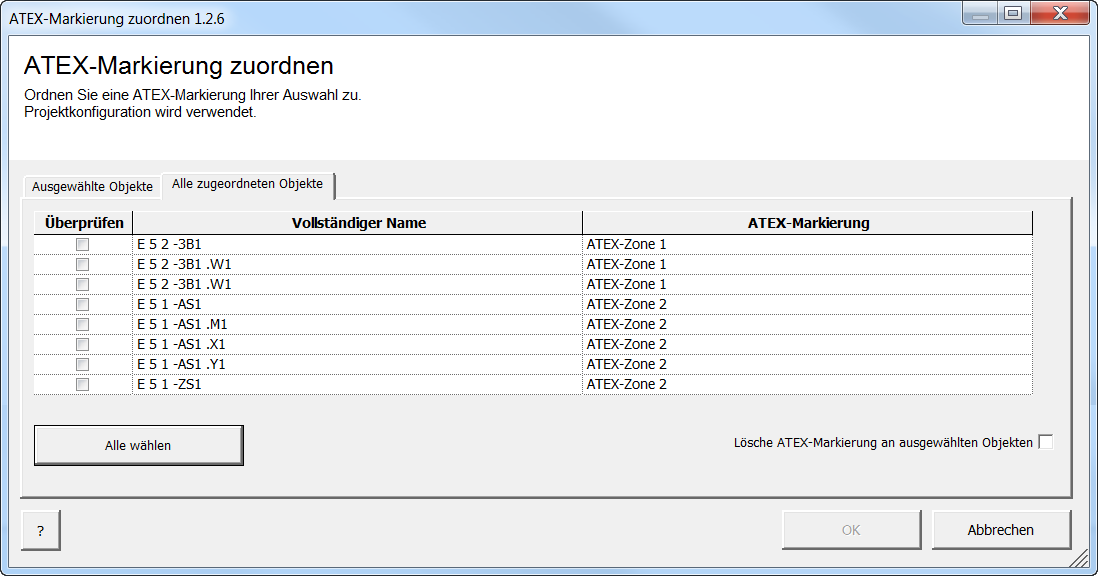

1.      Wählen Sie den Reiter Alle zugeordneten Objekte. Markieren Sie im Schemaplan die Objekte, deren ATEX-Markierung entfernt werden soll.

Alle Objekte, denen eine ATEX-Markierung zugeordnet wurde, werden angezeigt.

2.      Markieren Sie die gewünschten Objekte oder klicken Sie Alle wählen, um alle Objekte zu markieren. Sind alle Objekte markiert, kann mit Alle abwählen die Auswahl aufgehoben werden.

3.      Markieren Sie Lösche ATEX-Markierung an ausgewählten Objekten, um bei den markierten Objekten die ATEX-Markierung zu entfernen.

4.      Klicken Sie OK.

Der Dialog ATEX-Markierungen zuordnen bleibt geöffnet.
