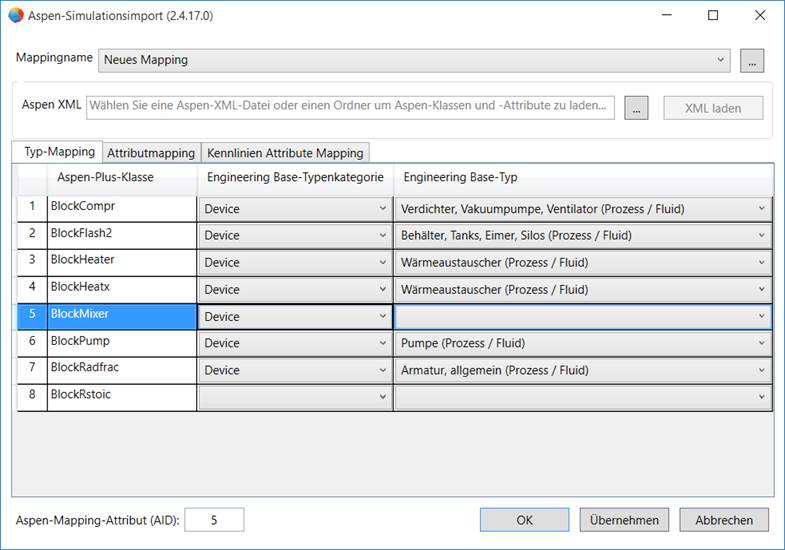

1.4.1.1                 Tabelle Typ-Mapping

In dieser Tabelle können Sie die Aspen-Gerätetypen zu EB-Objekttypen zuweisen.

1.      Weisen Sie einer Aspen-Plus-Klasse den entsprechenden globalen EB-Typ (Engineering Base-Typenkategorie) aus der Auswahlliste zu.

2.      Wählen Sie dann den passenden Objekttyp (Engineering Base-Typ) aus der Auswahlliste aus.



Aspen-Plus-Klassen, die in der Mapping-Tabelle nicht berücksichtigt werden sollen, können über die Option Zeile löschen des Kontextmenüs gelöscht werden.

Die Spalten und ihre Bedeutung

Nummerierung

Die gefundenen Aspen-Gerätetypen werden in einer nummerierten Liste angezeigt.

Aspen-Plus-Klasse

Die gefundenen Aspen-Plus-Klasse werden in alphabetischer Reihenfolge angezeigt.

Mit einem Klick in die Überschriftszeile kann die Sortierung geändert werden.

Engineering Base-Typkategorie

In einer Dropdown-Liste werden die globalen Engineering Base-Typen zur Auswahl angeboten.

Dieses sind:

·            Device

·            Function

·            Pipeline

·            Pipeline Segment.

Engineering Base-Typ

In einer Dropdown-Liste werden die Engineering Base-Objekttypen zur Auswahl angeboten, die zum gewählten globalen Engineering Base-Typen zur Verfügung stehen.
