7.3.4                   Erstellung des Klemmenplans über den Multi-Klemmenplan-Assistenten mit vordefinierten Werten (Listendarstellung)

An einer der gewählten Klemmleisten muss wenigstens eines der Attribute Startblatt, Klemmenplan Vorlage oder Klemmenplan Zielzeichnung gefüllt sein.

1.      Wählen Sie im Explorer die Klemmleisten, für die Sie einen Klemmenplan erstellen möchten.

2.       Klicken Sie im Kontextmenü auf Multi-Klemmenplan oder klicken Sie im Kontextmenü Makro auswählen, wählen Sie das Makro Multi-Klemmenplan und klicken Sie auf Start.

Der Multi-Klemmenplan-Assistent wird geöffnet.

Bedeutung der Spalten und Eingabefelder

Auswahl

Ist diese Spalte markiert, wird mit Ausführen ein Klemmenplan erstellt, falls für diese Klemmleiste noch kein Klemmenplan besteht.

Klemmleiste

Name der Klemmleiste

Status

Leer: Es existiert noch kein Klemmenplan.

Besteht: Es existiert bereits ein Klemmenplan.

Erzeugt: Nach dem Ausführen des Assistenten wird dieser Status nach der erfolgreichen Erzeugung des Klemmenplans angezeigt.

Ersetzten: Der Status wird bei einem bestehenden Klemmenplan umgesetzt, wenn das entsprechende Kästchen in der Spalte Auswahl markiert wird.

Startblatt

Geben Sie das Blattkennzeichen für das Startblatt vor. Startblatt kann alphanumerisch sein, muss aber mit einem numerischen Teil enden. Die Sonderzeichen ".", "_" und "-" sind erlaubt.

Die erzeugten Klemmenpläne werden fortlaufend durchnummeriert (z.B. A1, A2, A3,..).

Zielzeichnung

Klicken Sie  und wählen Sie im angezeigten Auswahldialog Auswahl Zeichnung oder Ordner den gewünschten Speicherort des Klemmenplans. Durch Herunterziehen kann der Inhalt in die nachfolgenden Spalten kopiert werden.

Der definierte Wert wird in das Attribut Klemmenplan Vorlage der Klemmleiste geschrieben.

Alle Klemmleisten markieren

Wird diese Option markiert, werden alle Klemmleisten, für die kein Klemmenplan existiert, in der Spalte Auswahl markiert.

3.      Vervollständigen Sie die Informationen.

4.      Klicken Sie abschließend auf Ausführen.

Die Klemmenpläne werden erstellt und im Ordner Dokumente abgelegt. Der Dialog bleibt geöffnet.

5.      Beenden Sie den Dialog mit Schließen.

Weitere Informationen zum Multi-Klemmenplan Assistenten finden Sie in der Engineering Base-Hilfe mit dem Suchbegriff Multi-Klemmenplan.



Ergebnis

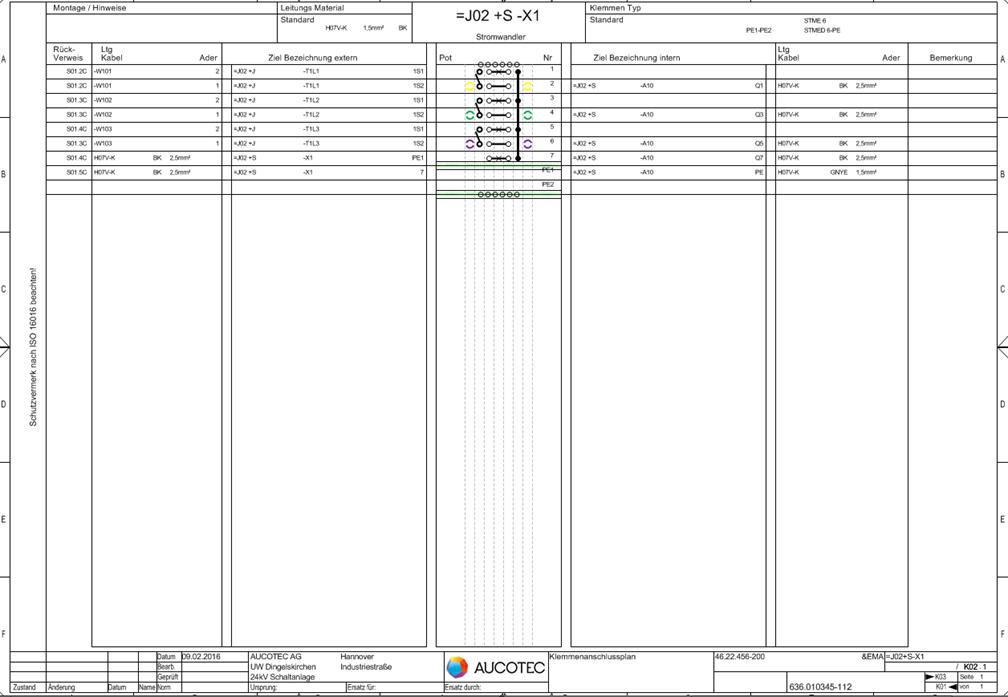

Klemmenanschlussplan 15er Matrix EVU DIN
