7.3.2 Erstellung des Klemmenplans über „Neuer Report“

Existiert für die Klemmleiste bereits ein Klemmenplan, muss dieser vor der Neuerstellung mit einer anderen Klemmenplanvorlage gelöscht werden.

1. Wählen Sie im Explorer die Klemmleiste von der Sie einen Klemmenplan erstellen möchten.

2. Zeigen Sie im Kontextmenü auf Neuer Report und klicken Sie dann auf den gewünschten Klemmenplan (Klemmenanschlussplan 15er Matrix EVU DIN oder Klemmenanschlussplan ohne Kabel Matrix EVU DIN).

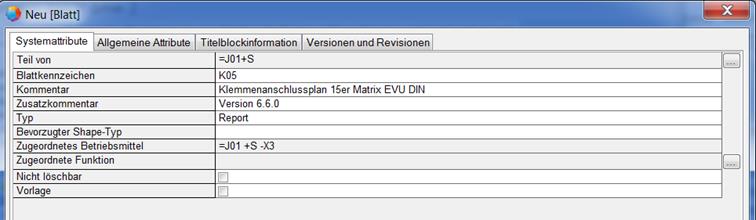

Das Blatt wird erzeugt und der Dialog Neu [Blatt] wird geöffnet.

3. Vervollständigen Sie die Informationen.

4. Klicken Sie OK.

Der Klemmenplan wird erstellt und im Ordner Dokumente gespeichert. Entspricht die Struktur im Ordner Dokumente nicht der Struktur auf Betriebsmittelebene, kann über Teil von festgelegt werden, wo das Blatt im Ordner Dokumente gespeichert wird.

Geben Sie auf jeden Fall das Blattkennzeichen für den zu erzeugenden Klemmenplan ein! Ist an der Klemmleiste das Attribut Startblatt definiert, wird dieses als Blattkennzeichen des Klemmenplans verwendet, auch wenn Sie im Dialog Neu [Blatt] ein anderes Blattkennzeichen eintragen.

Weitere Informationen zum Klemmenplan finden Sie in der Engineering Base-Hilfe oder der WebHelp mit dem Suchbegriff Klemmenplan.
