6.2.4.1                 Einzelne Pläne kopieren

Markierte Pläne können mit Kopieren und Einfügen oder mit Drag&Drop +Strg kopiert werden, sowohl innerhalb eines Projektes als auch zwischen zwei Projekten.

Pläne, die kopiert werden sollen, dürfen nicht in Visio geöffnet sein!

Beim Kopieren der Pläne können die Betriebsmittel, die sich darauf befinden, mit kopiert werden oder nicht. Dafür gibt es 2 Arten des Einfügens:

Einfügen

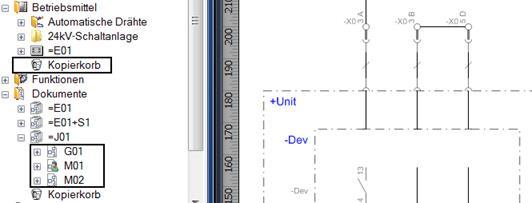

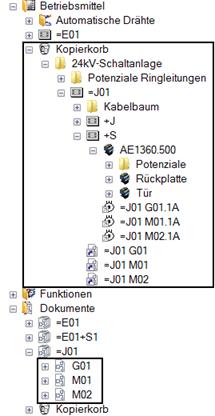

Wird die Option Einfügen gewählt, dann werden die Pläne an die gewünschte Stelle im Dokumententree kopiert. Die auf ihnen befindlichen Betriebsmittel werden in den Kopierkorb unterhalb des Betriebsmittel-Trees kopiert; von dort können sie an die gewünschten Knoten im Betriebsmittel-Tree geschoben werden:

Einfügen Spezial

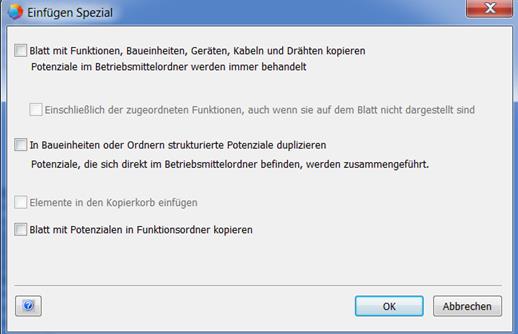

Wird die Option Einfügen Spezial gewählt, dann kann man entscheiden, ob man die Geräte mitnehmen möchte und wie mit Funktionsbezügen zu verfahren ist.

Sollen keine Betriebsmittel übernommen werden, werden die Pläne nur grafisch übernommen und die Shapes darauf haben keine Verknüpfung in den Betriebsmittel-Tree.

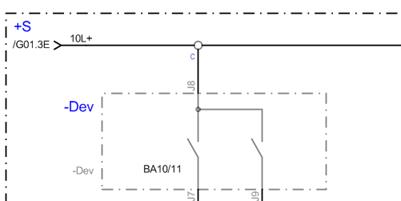

Potenziale werden allerdings immer mit ihrer vollständigen Struktur. Im abgebildeten Beispiel liegen die Potenziale im Betriebsmittel-Tree unterhalb des Schranks =J01 +S; daher wurde auch diese Baueinheit übernommen.



Wählen Sie beim Kopieren von Plänen innerhalb eines Projektes mit Einfügen Spezial nicht die Option Blatt mit Funktionen, Baueinheiten, Geräten, Kabeln und Drähten kopieren!

Wird diese Option innerhalb eines Projektes verwendet, werden die kopierten Betriebsmittelobjekte mit gleichem Namen noch einmal angelegt, sind dann also doppelt vorhanden!

Weitere Informationen zum Einfügen spezial und zum Kopieren von Blättern finden Sie in der Engineering Base-Hilfe mit dem Suchbegriff Einfügen spezial.
